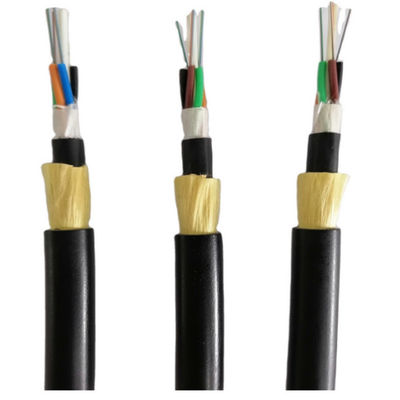

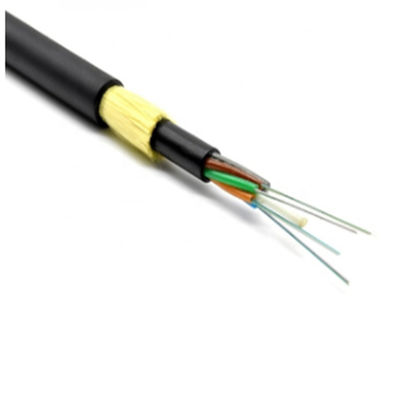

Cáp quang ADSS ống lỏng 110kV SZ, Tất cả cáp quang điện môi

Số lượng đặt hàng tối thiểu : 1kilometer chi tiết đóng gói : trống gỗ
Thời gian giao hàng : 2-4 ngày làm việc Điều khoản thanh toán : L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp : 80000 kilometers
Hàng hiệu: Jiqian/OEM Chứng nhận: CE/ISO9001
Số mô hình: QUẢNG CÁO

Thông tin chi tiết

Nguồn gốc: Quảng Đông, Trung Quốc Thể loại: Cáp quang
Màu sắc: Màu đen Vỏ bọc: PE
Số lượng chất xơ: 2-288 Ứng dụng:: Ngoài trời trên không
Điểm nổi bật:

Cáp quang adss bện SZ

,

cáp quang adss 110kV

,

cáp quang điện môi 110kV tất cả

Mô tả sản phẩm

Đặc trưng:
suy hao và phân tán đường truyền thấp.
Thiết kế hợp lý, kiểm soát chính xác chiều dài thừa của sợi trong ống lỏngvà quy trình nối cáp tối ưu cung cấp cho cáp cơ học tuyệt vời vàtính chất môi trường.
Thiết kế ống lỏng, bện SZ cách ly các sợi khỏi việc lắp đặt vàsự khắc nghiệt của môi trường.
Thiết kế lõi chứa đầy gel ngăn nước giúp cáp chống nước tuyệt vờihiệu suất và khả năng chống ẩm, với kích thước nhỏ hơn.
Tính linh hoạt tuyệt vời.
Do cấu trúc phi kim loại, cáp nhẹ và dễ lắp đặt và cókhả năng chống nhiễu điện từ rất mạnh.
Cáp rất thích hợp cho chế độ cài đặt tự hỗ trợ và cóđộ bền kéo cùng với khả năng sống sót trong môi trường khắc nghiệt mạnh mẽ.
Kích thước của cấu tạo cáp





Số lượng chất xơ







Kết cấu



Sợi trên mỗi ống



Đường kính ống lỏng (mm)



CSM

đường kính / đường kính đệm (mm)

Độ dày danh nghĩa của áo khoác ngoài

(mm)



Đường kính cáp / Chiều cao (mm)



Trọng lượng cáp (kg / km)

4 1 + 6 4 1,9 ± 0,1 2.0 / 2.0 1,6 9,5 ± 0,2 80
6 1 + 6 6 2,0 ± 0,1 2.0 / 2.0 1,6 9,8 ± 0,2 80
số 8 1 + 6 4 1,9 ± 0,1 2.0 / 2.0 1,6 9,8 ± 0,2 80
12 1 + 6 6 2,1 ± 0,2 2.0 / 2.0 1,6 9,8 ± 0,2 80
24 1 + 6 6 2,1 ± 0,2 2.0 / 2.0 1,6 9,8 ± 0,2 80
36 1 + 6 12 2,1 ± 0,2 2.0 / 2.0 1,6 10,0 ± 0,2 85
48 1 + 6 12 2,1 ± 0,2 2.0 / 2.0 1,6 10,0 ± 0,2 85
72 1 + 6 12 2,1 ± 0,2 2.0 / 2.0 1,6 10,0 ± 0,3 85
96 1 + 8 12 2,1 ± 0,2 2.0 / 3.4 1,7 11,8 ± 0,3 123
144 1 + 12 12 2,1 ± 0,2 3.0 / 6.2 1,7 14,5 ± 0,5 175

Thuộc tính chất xơ

Các đặc tính của sợi quang đơn mode (ITU-T Rec. G.652D)

Tham số Sự chỉ rõ
Loại sợi Chế độ đơn
Vật liệu sợi Silica pha tạp
Hệ số suy giảm
@ 1310nm
@ 1383nm
@ 1550nm
@ 1625nm

≤0,36dB / km
≤0,32dB / km
≤0,22dB / km
≤0,30dB / km
Điểm gián đoạn ≤0.05dB
Bước sóng cắt cáp ≤1260nm
Bước sóng không phân tán 1300 ~ 1324nm
Độ dốc không phân tán ≤0,093 ps / (nm².km)
Phân tán màu
@ 1288 ~ 1339nm
@ 1271 ~ 1360nm
@ 1550nm
@ 1625nm

≤3,5 ps / (nm. Km)
≤5,3 ps / (nm. Km)
≤18 ps / (nm. Km)
≤22 ps / (nm. Km)
PMDQ (Trung bình theo phương vuông góc *) ≤0,2 ps / km½
Đường kính trường mode @ 1310nm 9,2 ± 0,4um
Lỗi đồng tâm lõi / lớp ≤0,5um
Đường kính ốp 125,0 ± 0,7um
Ốp không tuần hoàn ≤1,0%
Đường kính lớp phủ chính 245 ± 10um
Mức độ kiểm tra bằng chứng 100 kpsi (= 0,69 Gpa), 1%
Phụ thuộc nhiệt độ ≤0,1dB / km
Khả năng chống nghiền cho phép 2200N / 100mm

Đặc điểm của cáp quang

Bán kính uốn cáp: 10x đường kính cáp (trong quá trình hoạt động)

20 x đường kính cáp (trong quá trình cài đặt)

Phạm vi nhiệt độ

Nhiệt độ hoạt động -20 ℃ đến + 60 ℃
Phạm vi nhiệt độ bảo quản / vận chuyển -40 ℃ đến + 60 ℃
Phạm vi nhiệt độ cài đặt -20 ℃ đến + 60 ℃

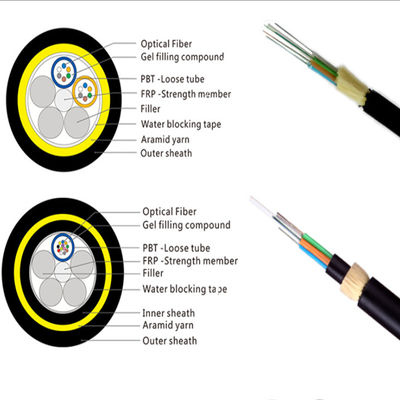

Sự miêu tả:

Thiết kế dạng ống lỏng lẻo, bộ phận cường độ trung tâm phi kim loại, lõi sợi SZ chứa đầy gel, bộ phận trợ lực aramid yam, vỏ bọc PE bên ngoài (Vỏ chống dò được sử dụng cho điện áp trên 110kV)Cáp quang ADSS ống lỏng 110kV SZ, Tất cả cáp quang điện môi 0
