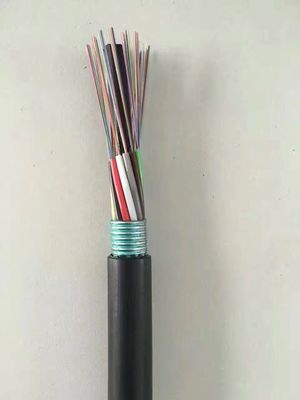

Cáp quang GYTA Armoured Loose Tube Single Jacket / Single Armor được thiết kế để cung cấp số lượng sợi quang cao với tính linh hoạt và tính linh hoạt cần thiết cho các công trình lắp đặt khắt khe nhất hiện nay, bao gồm ống dẫn và ống dẫn ngầm.
Thông số sợi quang | Bài học | Sự chỉ rõ | |
G.652D | |||
Đường kính trường chế độ | 1310nm | μm | 9,2 ± 0,4 |
1550nm | μm | 10,4 ± 0,5 | |
Đường kính ốp | μm | 124,8 ± 0,7 | |
Ốp không tuần hoàn | % | ≤0,7 | |
Lỗi đồng tâm Core-Cladding | μm | ≤0,5 | |
Đường kính lớp phủ | μm | 245 ± 5 | |
Lớp phủ không tuần hoàn | % | ≤6.0 | |
Cladding-Coating Concentricity Error | μm | ≤12.0 | |
Bước sóng cắt cáp | nm | λcc≤1260 | |
Suy hao (tối đa) | 1310nm | dB / km | ≤0,4 |
1550nm | dB / km | ≤0,3 | |
Thông số cáp: | Thông số kỹ thuật | |
Số lượng sợi | 4-24 | |
Sợi phủ màu | Kích thước | 250µm ± 15µm |
Màu sắc | Xanh lam, cam, lục, nâu, xám, Trắng, Đỏ, Đen, Vàng, Tím, Hồng, Nước | |
Ống lỏng | Kích thước | 2,1mm ± 0,05mm |
Vật tư | PBT | |
Màu sắc | Đỏ xanh Tự nhiên, Tự nhiên, Tự nhiên | |
Thành viên sức mạnh trung tâm | Đường kính | 1.5mm |
Vật tư | Thép | |
Áo khoác ngoài | Kích thước | 9,0mm ± 0,2mm |
Vật tư | PE | |
Màu sắc | Màu đen | |
Đặc điểm cơ học và môi trường: | Bài học | Thông số kỹ thuật |
Căng thẳng (Dài hạn) | n | 600 |
Căng thẳng (Ngắn hạn) | n | 1500 |
Crush (Dài hạn) | N / 10 cm | 300 |
Crush (Ngắn hạn) | N / 10 cm | 1000 |
Tối thiểu.Bán kính uốn cong (Động) | mm | 20D |
Tối thiểu.Bán kính uốn cong (Tĩnh) | mm | 10D |
Nhiệt độ cài đặt | ℃ | -20 ~ + 60 |
Nhiệt độ hoạt động | ℃ | -40 ~ + 70 |
Nhiệt độ bảo quản | ℃ | -40 ~ + 70 |
