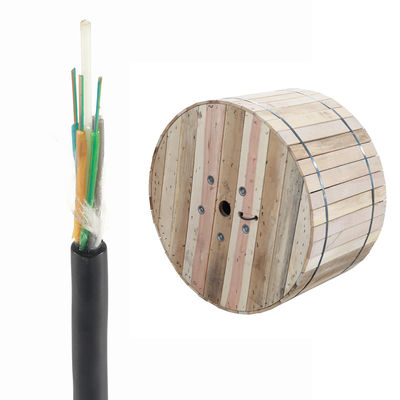

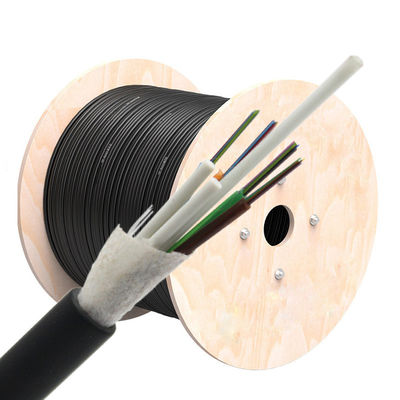

12 24 48 72 144 Lõi GYFTY FRP phi kim loại Áo khoác đơn không thấm nước Chất điện môi Ống lỏng Cáp quang
Mô tả Sản phẩm
- Trọng lượng nhẹ, đường kính nhỏ, dễ xếp.
- Hiệu suất cơ học và nhiệt độ tuyệt vời.
- Độ phân tán và suy giảm thấp.
- Làm đầy đặc biệt lấy đầy các ống lỏng cung cấp khả năng bảo vệ sợi quang hoàn hảo.
- Cường lực trung tâm phi kim loại có khả năng chống điện từ cực tốt.
- Hệ thống chặn nước mang lại hiệu quả đáng tin cậy cho khả năng chống ẩm và chặn nước.
- Hợp chất làm đầy ống lỏng và nhựa được gia cố bằng sợi quang có thể đảm bảo độ kín nước của cáp.
- Chế độ đặt: Aerial & Duct
- Những nơi gây nhiễu điện từ
- Phân phối ngoài trời
- Mạng truy cập và mạng nội bộ
Đặc điểm quang học
|
|
|
G.652D |
50 / 125um |
625 / 125μm |
|
Sự suy giảm |
@ 850nm |
|
≤3,0dB / km |
≤3.0dB / km |
|
(+ 20 ° C) |
@ 1300nm |
|
≤1.0dB / km |
≤1.0dB / km |
|
|
@ 1310nm |
≤0,36dB / km |
|
|
|
|
@ 1550nm |
≤0,22dB / km |
|
|
|
Băng thông (ClassA) |
@ 850nm |
|
2500MHz km |
2200MHz: km |
|
|
@ 1300nm |
|
21000MHz-km |
2600 MHz km |
|
Khẩu độ số |
|
|
0,200 + 0,015NA |
0,275 + 0,015NA |
|
CableCut- tắt bước sóngλcc |
|
≤1260nm |
|
|

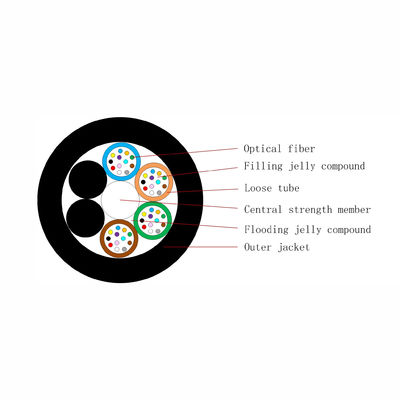

Thông số cáp
| Số lượng chất xơ | Kết cấu | Sợi trên mỗi ống |
Đường kính ống lỏng lẻo (mm) |
Đường kính CSM / đường kính miếng đệm (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Đường kính cáp / Chiều cao (mm) |
Trọng lượng cáp (kg / km) |
| 4 | 1 + 5 | 4 | 1,8 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,8 ± 0,2 | 62 |
| 6 | 1 + 5 | 6 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,8 ± 0,2 | 62 |
| số 8 | 1 + 5 | số 8 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,8 ± 0,2 | 62 |
| 12 | 1 + 5 | 6 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,6 | 9,0 ± 0,2 | 65 |
| 24 | 1 + 5 | 6 | 1,9 ± 0,3 | 1,4 / 1,4 | 1,6 | 9,2 ± 0,2 | 68 |
| 36 | 1 + 6 | 12 | 2,2 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,2 ± 0,2 | 68 |
| 48 | 1 + 5 | 12 | 2,2 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,2 ± 0,2 | 68 |
| 72 | 1 + 6 | 12 | 2,2 ± 0,1 | 2.0 / 2.0 | 1,6 | 10,6 | 80 |
| 96 | 1 + 8 | 12 | 2,2 ± 0,1 | 2,2 / 3,5 | 1,6 | 12.0 | 103 |
| 144 | 1 + 12 | 12 | 2,2 ± 0,1 | 2,2 / 6,4 | 1,8 | 15.0 | 180 |
