Cáp quang 36 lõi ngoài trời Dây ống lỏng Băng thép bọc thép GYTA
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
Số lượng đặt hàng tối thiểu : | 1km | chi tiết đóng gói : | trống gỗ |
---|---|---|---|
Thời gian giao hàng : | 5-8 NGÀY LÀM VIỆC | Điều khoản thanh toán : | L / C, T / T, Western Union |
Khả năng cung cấp : | 30km mỗi ngày |
Nguồn gốc: | QUẢNG CHÂU, TRUNG QUỐC | Hàng hiệu: | JQ/OEM |
---|---|---|---|
Chứng nhận: | ISO9001 ROHS CE-EMC FCC SDOC |
Thông tin chi tiết |
|||
Số mô hình: | Phòng tập thể dục | Số lượng sợi: | 12-144 lõi |
---|---|---|---|
Loại sợi: | Chế độ đơn G652D | Áo khoác: | PE |
Màu sắc: | Đen | Tên sản phẩm: | Cáp quang ngoài trời |
Chiều dài: | 2km hoặc chiều dài tùy chỉnh | Kết cấu: | Ống lỏng |
Cài đặt: | Aerial / Duct | Số lượng dây dẫn: | ≥ 10 |
Điểm nổi bật: | Cáp gyfty ống ngoài trời,cáp quang gyfty lõi 144,cáp quang gyfty trên không |
Mô tả sản phẩm

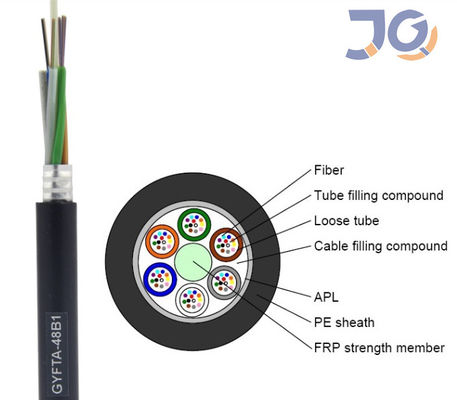

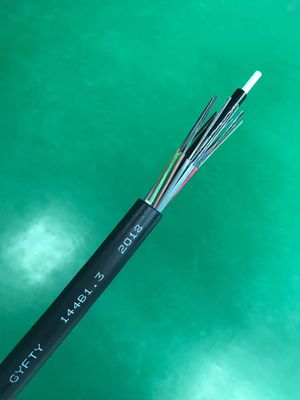

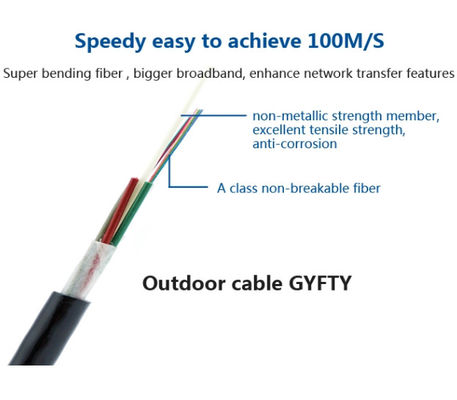

Jiqian Factory OEM 12/24/48/96/144 Core GYFTY Outdoor Duct / Aerial Fiber Optic Cable
Bài báo | Đơn vị | Sự chỉ rõ | |
Loại sợi | G.652D | ||
Đường kính trường chế độ | 1310nm | mm | 9,2 ± 0,4 |
1550nm | mm | 10,4 ± 0,8 | |
Đường kính ốp | mm | 125,0 ± 1 | |
Ốp không tuần hoàn | % | £ 1,0 | |
Lỗi đồng tâm lõi / lớp phủ | mm | £ 0,5 | |
Đường kính lớp phủ | mm | 245 ± 5 | |
Lớp phủ không tuần hoàn | % | £ 6,0 | |
Lỗi đồng tâm lớp phủ / lớp phủ | mm | £ 12,0 | |
Bước sóng cắt cáp | nm | £ 1260 | |
Hệ số suy giảm | 1310nm | dB / km | £ 0,36 |
1550nm | dB / km | £ 0,22 | |
Mức độ căng thẳng chứng minh | kpsi | ≥100 |
Kích thước của cấu tạo cáp
Số lượng chất xơ | Kết cấu | Sợi trên mỗi ống |
Đường kính ống lỏng lẻo (mm) |
Đường kính CSM / đường kính miếng đệm (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Đường kính cáp / Chiều cao (mm) |
Trọng lượng cáp (kg / km) |
4 | 1 + 5 | 4 | 1,8 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,8 ± 0,2 | 62 |
6 | 1 + 5 | 6 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,8 ± 0,2 | 62 |
số 8 | 1 + 5 | số 8 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,8 ± 0,2 | 62 |
12 | 1 + 5 | 6 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,6 | 9,0 ± 0,2 | 65 |
24 | 1 + 5 | 6 | 1,9 ± 0,3 | 1,4 / 1,4 | 1,6 | 9,2 ± 0,2 | 68 |
36 | 1 + 6 | 12 | 2,2 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,2 ± 0,2 | 68 |
48 | 1 + 5 | 12 | 2,2 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,2 ± 0,2 | 68 |
72 | 1 + 6 | 12 | 2,2 ± 0,1 | 2.0 / 2.0 | 1,6 | 10,6 | 80 |
96 | 1 + 8 | 12 | 2,2 ± 0,1 | 2,2 / 3,5 | 1,6 | 12.0 | 103 |
144 | 1 + 12 | 12 | 2,2 ± 0,1 | 2,2 / 6,4 | 1,8 | 15.0 | 180 |
Đặc điểm cơ học và môi trường
Bài báo | Đơn vị | Thông số kỹ thuật |
Căng thẳng (Dài hạn) | n | 600 |
Căng thẳng (Ngắn hạn) | n | 1500 |
Crush (Dài hạn) | N / 10 cm | 1000 |
Crush (Ngắn hạn) | N / 10 cm | 3000 |
Tối thiểu.Bán kính uốn cong (Động) | mm | 20D |
Bán kính đầu cuối tối thiểu (Tĩnh) | mm | 10D |
Nhiệt độ cài đặt | ℃ | -40 ~ + 60 |
Nhiệt độ hoạt động | ℃ | -40 ~ + 70 |
Nhiệt độ bảo quản | ℃ | -40 ~ + 70 |
Uốn cong lặp lại | Tải trọng: 250N; số chu kỳ: 30 Không có suy hao phụ rõ ràng, không đứt sợi và không làm hỏng cáp. | |
Xoắn | Tải trọng: 250N;số chu kỳ: 10;góc xoắn: ± 90 ° Không có suy hao bổ sung rõ ràng, không đứt sợi và không làm hỏng cáp. | |
Va chạm | Năng lượng tác động: 450g × 1m;bán kính của đầu búa: 12,5mm;số tác động: 5 Không có suy hao bổ sung rõ ràng, không bị đứt sợi và không có hư hỏng cáp. |
Chào mừng bạn đến thăm nhà máy của chúng tôi và gửi yêu cầu cho chúng tôi bất cứ lúc nào!
