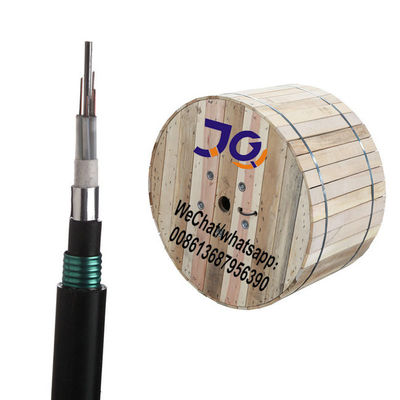

Cáp quang ngoài trời bọc thép đôi

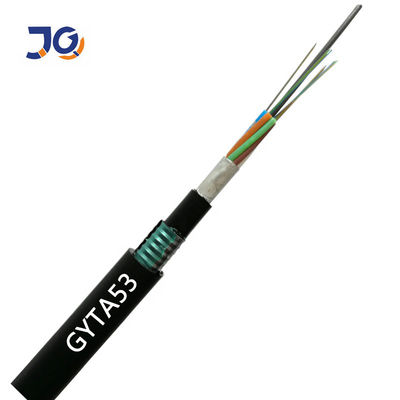

Cáp quang nhôm bọc thép trực tiếp GYTA53
Cáp quang chôn trực tiếp dưới lòng đất GYTA53 được thiết kế để cung cấp số lượng sợi quang cao với tính linh hoạt và tính linh hoạt cần thiết cho các cài đặt khắt khe nhất hiện nay, bao gồm chôn trực tiếp.Với số lượng sợi lên đến 288 và thiết kế sợi SZ
Đặc trưng
Có đặc tính cơ học và đặc tính nhiệt độ tốt.
Bản thân chất liệu ống rời có khả năng chống thấm nước tốt và độ bền cao.
Ống được đổ đầy một loại mỡ đặc biệt để bảo vệ sợi.
Cấu trúc cáp nhỏ gọn được thiết kế đặc biệt giúp ngăn không cho vỏ bị rút lại một cách hiệu quả.
Áo khoác PE có khả năng chống bức xạ UV tuyệt vời, đảm bảo hiệu suất chống thấm nước của cáp.
Lõi gia cố trung tâm dây đơn. Ống lỏng được làm đầy bằng một hợp chất chống thấm đặc biệt.
Làm đầy lõi đầy đủ. Băng nhôm tráng nhựa (APL) băng cản ẩm
Ứng dụng
Thích hợp cho phương pháp đẻ trực tiếp
Đặc điểm quang học
| vật phẩm | Đơn vị | Sự chỉ rõ | |
| G652D | |||
| Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
| 1550nm | ừm | 10.4±0,5 | |
| Đường kính ốp | ừm | 124,8±0,7 | |
| Ốp không tuần hoàn | % | ≤0,7 | |
| Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
| Đường kính lớp phủ | ừm | 245±5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | ừm | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Đặc tính:
● Áp dụng công nghệ xoắn lớp hai chiều "SZ"
● Đổ đầy thuốc mỡ ngăn nước từng bước, ngăn nước toàn bộ phần
● Đai thép (nhôm) có liên kết đáng tin cậy với mép, độ bền cao và không bị nứt khi xoắn
● Kiểm soát độ dài dư thừa sợi ổn định
● Sau khi cáp được hình thành, độ suy giảm bổ sung của sợi quang gần như bằng không và giá trị phân tán không thay đổi
● Hiệu suất môi trường tuyệt vời, phạm vi nhiệt độ áp dụng là -10 ℃ ~ + 70 ℃
Sự chỉ rõ:
| Số lượng sợi | Đường kính danh nghĩa (mm) | Trọng lượng danh nghĩa (kg / km) | Sợi tối đa trên mỗi ống | Số lượng tối đa của (Ống + chất độn) | Tải trọng kéo cho phép (N) | Crush được phép Chống lại (N / 100mm) |
||
| Thời gian ngắn | Dài hạn | Thời gian ngắn | Dài hạn | |||||
| 2 ~ 30 | 13,2 | 162 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 32 ~ 48 | 13,8 | 175 | số 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 50 ~ 72 | 14,6 | 205 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74 ~ 96 | 16.0 | 230 | 12 | số 8 | 3000 | 1000 | 3000 | 1000 |
| 98 ~ 144 | 17,6 | 285 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| > 144 | Có sẵn theo yêu cầu của khách hàng | |||||||
Ghi chú:
1. Đối với cáp chống cháy, vỏ bọc bên ngoài có thể được làm bằng vật liệu ít khói halogen (LSZH) và loại là GYTZS.
2.Up theo yêu cầu của khách hàng, cáp có dải màu dọc trên vỏ bọc bên ngoài có thể được cung cấp.Để biết thêm chi tiết, vui lòng tham khảo dòng GYTA.
3. Cấu trúc cáp đặc biệt có thể được thiết kế và sản xuất theo yêu cầu của khách hàng.
Đóng gói
1/2 / 4km hoặc chiều dài tùy chỉnh trống gỗ xuất khẩu
