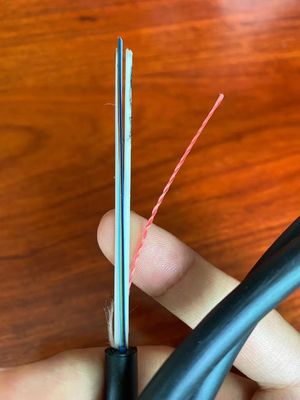

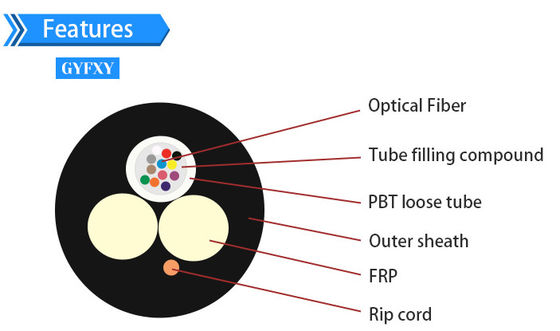

Cáp quang Uni-Tube không bọc thép với các sợi được đặt trong ống đệm lỏng lẻo. Lõi cáp được bảo vệ bằng thạch để ngăn chặn sự xâm nhập và di chuyển của nước, đồng thời được bao bọc bằng một áo khoác ngoài bằng polyetylen màu đen.Hai FRP nhúng hoặc dây kim loại cung cấp sức căng mong muốn.
Đặc tính
Kích thước nhỏ và trọng lượng vòng
Hai FRP như thành viên sức mạnh để cung cấp hiệu suất kéo tốt
Gel Đầy hoặc không chứa gel, hiệu suất chống thấm nước tốt
Giá thấp, dung lượng sợi cao
áp dụng cho việc lắp đặt trên không và ống dẫn nhịp ngắn
Đặc điểm quang học
| vật phẩm | Đơn vị | Sự chỉ rõ | |
| G652D | |||
| Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
| 1550nm | ừm | 10.4±0,5 | |
| Đường kính ốp | ừm | 124,8±0,7 | |
| Ốp không tuần hoàn | % | ≤0,7 | |
| Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
| Đường kính lớp phủ | ừm | 245±5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | ừm | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Thông số kỹ thuật
Lõi cáp |
Đơn vị | 2F | 4F | 6F | 8F | 10F | 12F |
| Số ống | 1 | 1 | 1 | 1 | 1 | 1 | |
| Số lượng sợi | cốt lõi | 2 | 4 | 6 | số 8 | 10 | 12 |
| Đếm sợi trong ống | cốt lõi | 2 | 4 | 6 | số 8 | 10 | 12 |
| Đường kính cáp | mm | 7,0mm ± 0,2 | 0,8 ± 0,2 | ||||
| Trọng lượng cáp | Kg / km | 40 ± 10 | 45 ± 10 | ||||
| Độ bền kéo cho phép | n | Khoảng cách = 80,1,5 * P | |||||
| Khả năng chống nghiền cho phép | n | 1000N | |||||
| Nhiệt độ hoạt động | ℃ | -20 ℃ đến + 65 ℃ | |||||
