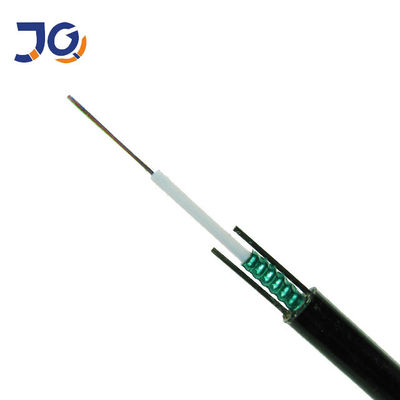

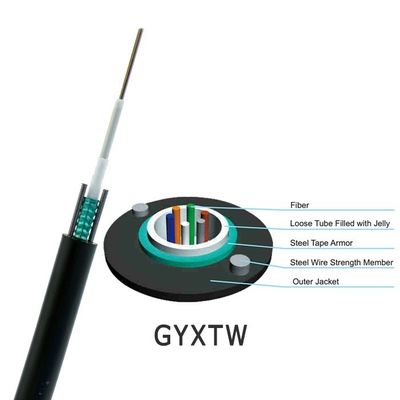

Cấu tạo của cáp GYXTW là ruy băng sợi quang 250µm được lồng vào một ống rời bằng vật liệu có mô đun cao.Ống lỏng chứa đầy hợp chất gel.Ống lỏng được bao phủ bởi một PSP theo chiều dọc.Vật liệu ngăn nước được thêm vào giữa bộ phận cường độ kim loại và ống lỏng để đảm bảo độ chắc chắn của cáp quang và sự thấm nước theo chiều dọc của cáp quang. Hai dây thép song song được đặt ở hai bên, sau đó cáp được hoàn thiện bằng vỏ ngoài PE.
Kỹ thuật học quang học
CápĐếm |
Ngoàivỏ bọcĐường kính |
Cân nặng |
Tối thiểucho phépSức căng(N) |
Tối thiểucho phépCrush tải(N / 100nm) |
Tối thiểuUốnBán kính (MM) |
KhoNhiệt độ |
|||
(MM) |
(Kilôgam) |
Thời gian ngắn |
Dài hạn |
Thời gian ngắn |
Dài hạn |
Thời gian ngắn |
Dài hạn |
(° C) |
|
12 |
8,3 |
78 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40 + 60 |
Giao hàng LCD |
<10000m |
<20000m |
<50000m |
> 100000m |
|
|
25 ngày |
22 ngày |
18 ngày |
10 ngày |
|
|
|
|
|
|
