GYXTW sự chỉ rõ

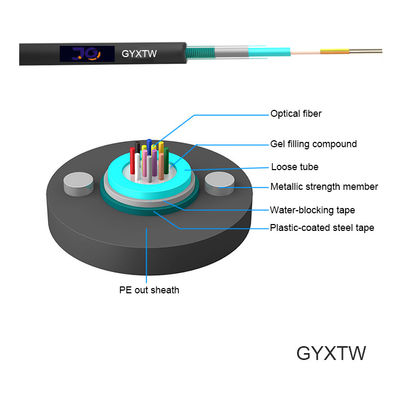

Mặt cắt ngang của cáp
Tham số sợi quang
| Bài báo | Đơn vị | Sự chỉ rõ | |
| Loại sợi | G.652D | ||
| Đường kính trường chế độ | 1310nm | mm | 9,2 ± 0,4 |
| 1550nm | mm | 10,4 ± 0,8 | |
| Đường kính ốp | mm | 125,0 ± 1 | |
| Ốp không tuần hoàn | % | £ 1,0 | |
| Lỗi đồng tâm lõi / lớp phủ | mm | £ 0,5 | |
| Đường kính lớp phủ | mm | 245 ± 5 | |
| Lớp phủ không tuần hoàn | % | £ 6,0 | |
| Lỗi đồng tâm lớp phủ / lớp phủ | mm | £ 12,0 | |
| Bước sóng cắt cáp | nm | £ 1260 | |
| Hệ số suy giảm | 1310nm | dB / km | £ 0,36 |
| 1550nm | dB / km | £ 0,22 | |
| Mức độ căng thẳng chứng minh | kpsi | ≥100 | |
Lưu ý: Các thông số khác đáp ứng tiêu chuẩn ITU-T G.652
Hiệu suất cáp
| Bài báo | Thông số | |
| Số lượng sợi | 12 | |
| Sợi tráng màu | Kích thước | 250µm ± 15µm |
| Màu sắc | Xanh lam, cam, lục, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng, xanh nước biển | |
| Ống lỏng | Kích thước | 2,2mm ± 0,1mm |
| Vật liệu | PBT | |
| Màu sắc | Thiên nhiên | |
| Chất làm đầy | Vật liệu | không ai |
| Màu sắc | không ai | |
| Thành viên sức mạnh | Kích thước | 0,7mm ± 0,05mm |
| Vật liệu | Dây thép photphat | |
| Bọc thép | Vật liệu | Dải thép bọc nhựa |
| Áo khoác ngoài | Vật liệu | PE |
| Màu sắc | Màu đen | |
Đặc điểm cơ học và môi trường
| Bài báo | Đơn vị | Thông số kỹ thuật |
| Căng thẳng (Dài hạn) | n | 600 |
| Căng thẳng (Ngắn hạn) | n | 1500 |
| Crush (Dài hạn) | N / 10 cm | 300 |
| Crush (Ngắn hạn) | N / 10 cm | 1000 |
| Tối thiểu.Bán kính uốn cong (Động) | mm | 20D |
| Bán kính đầu cuối tối thiểu (Tĩnh) | mm | 10D |
| Nhiệt độ cài đặt | ℃ | -40 ～ + 60 |
| Nhiệt độ hoạt động | ℃ | -40 ～ + 70 |
| Nhiệt độ bảo quản | ℃ | -40 ～ + 70 |
| Lặp lại uốn (重复 弯曲) | Tải trọng: 250N; số chu kỳ: 30 Không có suy hao phụ rõ ràng, không đứt sợi và không làm hỏng cáp. | |
| Xoắn (扭曲) | Tải trọng: 250N;số chu kỳ: 10;góc xoắn: ± 90 ° Không có suy hao bổ sung rõ ràng, không đứt sợi và không làm hỏng cáp. | |
| Tác động (冲击) | Năng lượng tác động: 450g × 1m;bán kính của đầu búa: 12,5mm;số tác động: 5 Không có suy hao bổ sung rõ ràng, không bị đứt sợi và không có hư hỏng cáp. | |
Kích thước của cấu tạo cáp
| Số lượng chất xơ | Kết cấu | Sợi trên mỗi ống |
Đường kính ống lỏng lẻo (mm) |
Đường kính CSM / đường kính miếng đệm (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Đường kính cáp / Chiều cao (mm) |
Trọng lượng cáp (kg / km) |
| 2 | 1 | 2 | 1,7 ± 0,1 | 1,0 / 1,0 | 1,6 | 8,0 ± 0,2 | 57 |
| 4 | 1 | 4 | 1.85 ± 0,1 | 1,0 / 1,0 | 1,6 | 8,0 ± 0,2 | 58 |
| 6 | 1 | 6 | 1,9 ± 0,1 | 1,0 / 1,0 | 1,6 | 8,0 ± 0,2 | 58 |
| số 8 | 1 | số 8 | 2,0 ± 0,1 | 1,0 / 1,0 | 1,6 | 8,0 ± 0,2 | 60 |
| 12 | 1 | 12 | 2,2 ± 0,1 | 1,0 / 1,0 | 1,6 | 8,0 ± 0,2 | 60 |

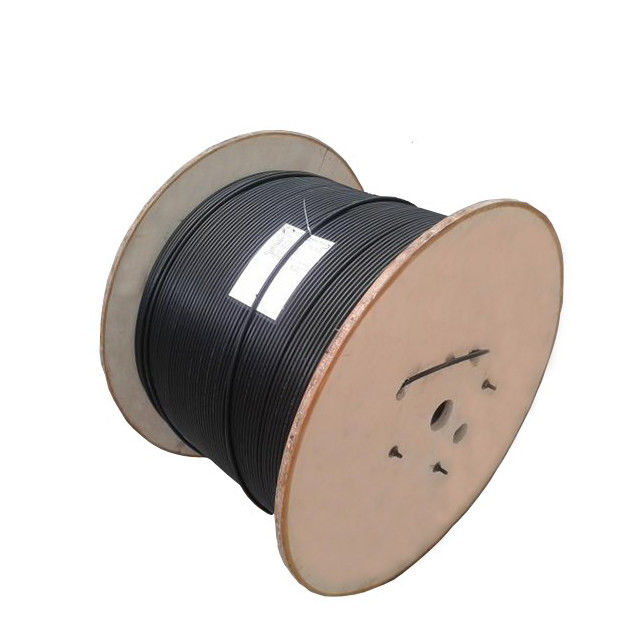

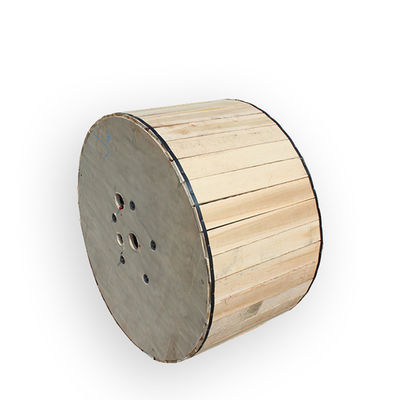

Cái trống
| Loại cáp | Thùng phuy (17kg) | ||||
| Chiều cao (mm) | Chiều rộng (mm) | Đường kính trong (mm) |
Chiều dài (km) |
Loại trống | |
| GYXTW | 700 | 700 | 650 | 2 | trống gỗ |
