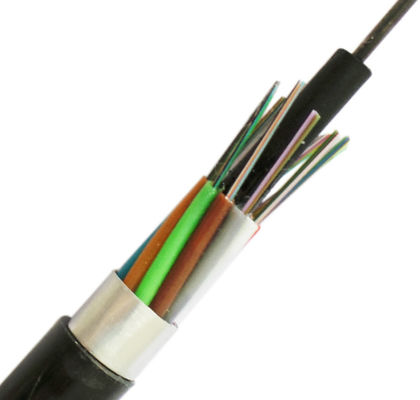

Nét đặc trưng:
3. Vỏ bọc PE có khả năng chống bức xạ tia cực tím tốt và chống nứt do ứng suất môi trường.
4. Sử dụng các biện pháp sau để đảm bảo tính năng chống thấm nước của cáp quang:
a) Cốt thép đơn dây thép trung tâm;
b) Làm đầy ống lỏng bằng bột nhão đặc biệt;
c) Làm đầy 100% lõi cáp;
d) Băng nhôm tráng nhựa hai mặt GYTA (APL) cải thiện khả năng chống ẩm của cáp quang;
e) Vật liệu ngăn nước tốt giúp ngăn nước thấm dọc của cáp quang.
|
Đặc điểm quang học
|
|||||
|
G.652
|
G.655
|
50 / 125μm
|
62,5 / 125μm
|
||
|
Sự suy giảm
(+ 20 ℃) |
'@ 850nm
|
≤3,0 dB / km
|
≤3,0 dB / km
|
||
|
'@ 1300nm
|
≤1,0 dB / km
|
≤1,0 dB / km
|
|||
|
'@ 1310nm
|
≤0,36 dB / km
|
≤0,40 dB / km
|
|||
|
'@ 1550nm
|
≤0,22 dB / km
|
≤0,23 dB / km
|
|||
|
Băng thông
(Hạng A) |
'@ 850nm
|
≥500 MHz · km
|
≥200 MHz · km
|
||
|
'@ 1300nm
|
≥1000 MHz · km
|
≥600 MHz · km
|
|||
|
Khẩu độ số
|
0,200 ± 0,015NA
|
0,275 ± 0,015NA
|
|||
|
Bước sóng cắt cáp λcc
|
≤1260nm
|
≤1480nm
|
|||
| Sức căng | Dài hạn (N) | 1000 |
| Ngắn hạn (N) | 3000 | |
| Nghiền kháng | Dài hạn (N) | 1000 |
| Ngắn hạn (N) | 3000 | |
| Bán kính uốn | Tĩnh (mm) | 10D |
| Động (mm) | 20D |
|
Số lượng sợi
|
Dia
(mm)
|
Cân nặng
(kg / km)
|
Độ bền kéo cho phép (N)
|
Khả năng chống nghiền cho phép
(N / 100mm)
|
||
|
Thời gian ngắn
|
Dài hạn
|
Thời gian ngắn
|
Dài hạn
|
|||
|
2-30
|
9.5
|
86
|
≥1500
|
≥600
|
≥1000
|
≥300
|
|
32-60
|
10,2
|
99
|
||||
|
62-72
|
10,9
|
123
|
||||
|
74-84
|
12,2
|
148
|
||||
|
86-96
|
12,2
|
148
|
||||
|
98-120
|
14.0
|
183
|
||||
|
122-144
|
14,5
|
220
|
||||
|
146-216
|
16.1
|
229
|
||||
|
218-300
|
18,5
|
290
|
||||
