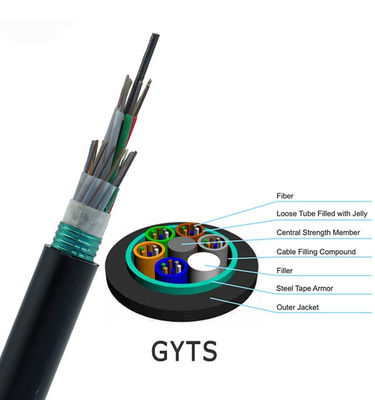

GYTS Fiber Optic Cable là loại cáp quang ngoài trời được sử dụng cho các ứng dụng ống dẫn và trên không.
Chúng tôi cung cấp cáp quang GYTS đơn mode và cáp quang GYTS đa mode, sợi quang từ 2 lõi đến 288 lõi.

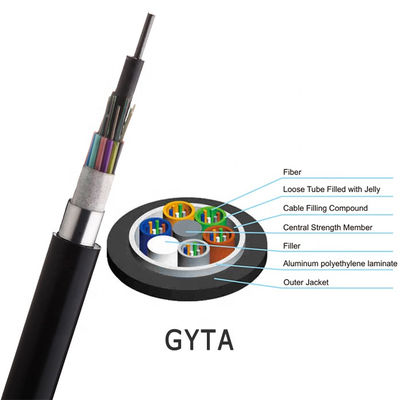

Có sẵn cáp loại GYTA liên quan.

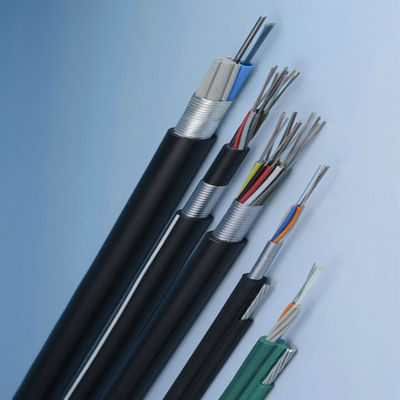

Cáp quang GYTA và cáp quang GYTS cho ứng dụng ống dẫn / trên không
Đặc trưng:
Hiệu suất cơ học và nhiệt độ tốt
Ống rời có độ bền cao có khả năng chống thủy phân
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
Vỏ bọc PE tăng cường chống ẩm
Đường kính nhỏ, trọng lượng nhẹ và lắp đặt thân thiện
Thời gian giao hàng dài và giá thấp.
| Mục | Đơn vị | Sự chỉ rõ | |
| Loại sợi | G.652D | ||
| Đường kính trường chế độ | 1310nm | mm | 9,2 ± 0,4 |
| 1550nm | mm | 10,4 ± 0,8 | |
| Đường kính ốp | mm | 125,0 ± 1 | |
| Ốp không tuần hoàn | % | ≤1,0 | |
| Lỗi đồng tâm lõi / lớp phủ | mm | ≤0,5 | |
| Đường kính lớp phủ | mm | 245 ± 5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Lỗi đồng tâm lớp phủ / lớp phủ | mm | ≤12.0 | |
| Bước sóng cắt cáp | nm | ≤1260 | |
| Hệ số suy giảm | 1310nm | dB / km | ≤0,36 |
| 1550nm | dB / km |
≤0,22 |
|
| Mức độ căng thẳng chứng minh | kpsi | ≥100 | |
Các thông số kỹ thuật
| Số lượng chất xơ | Kết cấu | Sợi trên mỗi ống |
Đường kính ống lỏng lẻo (mm) |
Đường kính CSM / đường kính miếng đệm (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Đường kính cáp / Chiều cao (mm) |
Trọng lượng cáp (kg / km) |
| 4 | 1 + 5 | 4 | 1,8 ± 0,1 | 1,4 / 1,4 | 1,4 | 9,0 ± 0,3 | 80 |
| 6 | 1 + 5 | 6 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,4 | 9,0 ± 0,3 | 80 |
| số 8 | 1 + 5 | số 8 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,4 | 9,0 ± 0,3 | 80 |
| 12 | 1 + 5 | 6 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,4 | 9,0 ± 0,3 | 80 |
| 24 | 1 + 5 | 6 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,4 | 9,0 ± 0,3 | 85 |
| 36 | 1 + 6 | 12 | 2,2 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,7 ± 0,3 | 100 |
| 48 | 1 + 5 | 12 | 2,2 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,7 ± 0,3 | 105 |
| 60 | 1 + 5 | 12 | 2,2 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,7 ± 0,3 | 110 |
| 72 | 1 + 6 | 12 | 2,2 ± 0,1 | 2.0 / 2.0 | 1,6 | 10,6 ± 0,3 | 122 |
| 96 | 1 + 8 | 12 | 2,2 ± 0,1 | 1,6 / 3,5 | 1,6 | 12,0 ± 0,3 | 160 |
| 144 | 1 + 12 | 12 | 2,2 ± 0,1 | 2.0 / 6.4 | 1,8 | 15,6 ± 0,3 | 240 |
| 216 | 1 + 6 + 12 | 12 | 2,2 ± 0,1 | 2,2 / 2,2 | 1,8 | 16,0 ± 0,3 | 270 |
| 288 | 1 + 9 + 15 | 12 | 2,2 ± 0,1 | 2,2 / 4,3 | 2.0 | 18,2 ± 0,3 | 282 |
Cáp GYTS là cáp quang phổ thông;nó có thể được sử dụng trong cáp trên không, ống dẫn và chôn trực tiếp trong khi GYTA có thể được sử dụng trong cáp trên không và cáp ống không trong cáp chôn trực tiếp. S trong GYTS đề cập đến băng thép có thể chịu được lực kéo lớn, A trong GYTA đề cập đến băng nhôm có khả năng chống gỉ và chống ẩm tốt hơn băng thép, do đó, cáp GYTA có tuổi thọ cao hơn khi sử dụng trong hệ thống truyền dẫn ống gió.Chọn cáp GYTS khi cần độ bền kéo.
