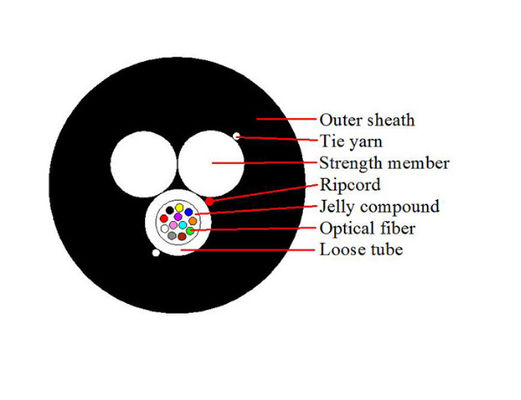

Cáp ASU là một ống lỏng bị mắc kẹt.Các sợi, 250um, được định vị thành một ống lỏng làm bằng nhựa có mô đun cao.Các ống (và chất độn) được bện xung quanh FRP (Nhựa gia cường sợi) như một bộ phận cường độ trung tâm phi kim loại thành một lõi cáp nhỏ gọn.Sau khi lõi cáp được lấp đầy bằng hợp chất làm đầy.nó được bao phủ bởi lớp vỏ mỏng bên trong PE (polyetylen).
Đặc tính
Kích thước nhỏ và trọng lượng vòng
Hai FRP như thành viên sức mạnh để cung cấp hiệu suất kéo tốt
Gel Đầy hoặc không chứa gel, hiệu suất chống thấm nước tốt
Giá thấp, dung lượng sợi cao
áp dụng cho việc lắp đặt trên không và ống dẫn nhịp ngắn
Đặc điểm quang học
| Mặt hàng | Đơn vị | Sự chỉ rõ | |
| G652D | |||
| Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
| 1550nm | ừm | 10.4±0,5 | |
| Đường kính ốp | ừm | 124,8±0,7 | |
| Ốp không tuần hoàn | % | ≤0,7 | |
| Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
| Đường kính lớp phủ | ừm | 245±5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | ừm | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Thông số kỹ thuật
Lõi cáp |
Đơn vị | 2F | 4F | 6F | 8F | 10F | 12F |
| Số ống | 1 | 1 | 1 | 1 | 1 | 1 | |
| Số lượng sợi | cốt lõi | 2 | 4 | 6 | số 8 | 10 | 12 |
| Số lượng sợi trong ống | cốt lõi | 2 | 4 | 6 | số 8 | 10 | 12 |
| Đường kính cáp | mm | 6,6 ± 0,5 | 6,8 ± 0,5 | ||||
| Trọng lượng cáp | Kg / km | 40 ± 10 | 45 ± 10 | ||||
| Độ bền kéo cho phép | N | Span = 80,1,5 * P | |||||
| Khả năng chống nghiền cho phép | N | 1000N | |||||
| Nhiệt độ hoạt động | ℃ | -20 ℃ đến + 65 ℃ | |||||
