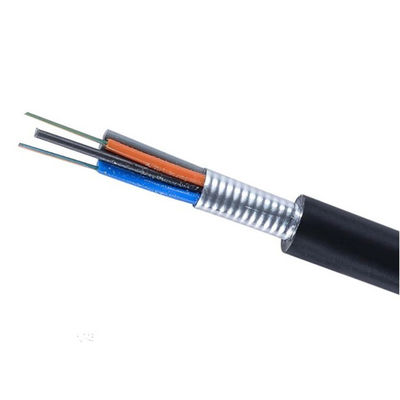

Sợi quang có kích thước 250µm, ống rời được làm bằng nhựa có mô đun cao, được đổ đầy hợp chất chống thấm nước.Trung tâm của lõi cáp là một lõi được gia cố bằng kim loại, Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp tròn và nhỏ gọn, được đổ đầy hợp chất chống thấm để bảo vệ nó khỏi sự xâm nhập của nước.Băng nhôm tráng nhựa (APL) được quấn theo chiều dọc và đùn vào vỏ bọc polyetylen để tạo thành cáp
Đặc trưng:
1. Việc kiểm soát chính xác độ dài dư thừa của sợi quang đảm bảo rằng cáp quang có đặc tính chịu kéo và đặc tính nhiệt độ tốt.
2. Bản thân vật liệu ống rời có khả năng chống thấm nước tốt và độ bền cao.Ống được đổ đầy mỡ đặc biệt để bảo vệ quan trọng cho sợi quang.Khả năng chịu áp lực tốt và linh hoạt.
3. Vỏ bọc PE có khả năng chống bức xạ tia cực tím tốt và chống nứt do ứng suất môi trường.
4. Sử dụng các biện pháp sau để đảm bảo tính năng chống thấm nước của cáp quang:
a) Cốt thép đơn dây thép trung tâm;
b) Làm đầy ống lỏng bằng bột nhão đặc biệt;
c) 100% lấp đầy lõi cáp;

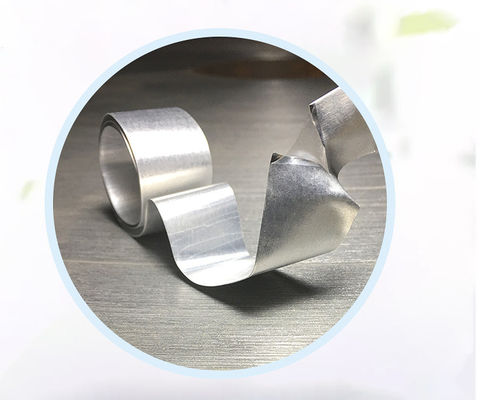

d) Băng nhôm tráng nhựa hai mặt GYTA (APL) cải thiện khả năng chống ẩm của cáp quang;
e) Vật liệu ngăn nước tốt giúp ngăn nước thấm dọc của cáp quang.
Đặc điểm quang học:
|
G.652
|
G.655
|
50 / 125μm
|
62,5 / 125μm
|
||
|
Sự suy giảm
(+ 20 ℃) |
'@ 850nm
|
≤3,0 dB / km
|
≤3,0 dB / km
|
||
|
'@ 1300nm
|
≤1,0 dB / km
|
≤1,0 dB / km
|
|||
|
'@ 1310nm
|
≤0,36 dB / km
|
≤0,40 dB / km
|
|||
|
'@ 1550nm
|
≤0,22 dB / km
|
≤0,23 dB / km
|
|||
|
Băng thông
(Hạng A) |
'@ 850nm
|
≥500 MHz · km
|
≥200 MHz · km
|
||
|
'@ 1300nm
|
≥1000 MHz · km
|
≥600 MHz · km
|
|||
|
Khẩu độ số
|
0,200 ± 0,015NA
|
0,275 ± 0,015NA
|
|||
|
Bước sóng cắt cáp λcc
|
≤1260nm
|
≤1480nm
|
|||
| Sức căng | Dài hạn (N) | 1000 |
| Ngắn hạn (N) | 3000 | |
| Nghiền kháng | Dài hạn (N) | 1000 |
| Ngắn hạn (N) | 3000 | |
| Bán kính uốn | Tĩnh (mm) | 10D |
| Động (mm) | 20D |
