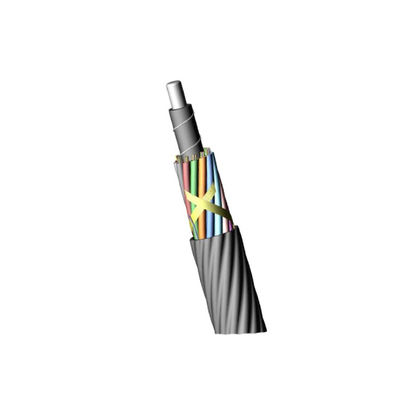

Ống gió ngoài trời Cáp sợi quang siêu nhỏ GCYFY / GCYFTY cáp sợi quang thổi khí
Mô tả Sản phẩm
1. Mô hình: GCYFY
2. Mặt cắt cáp
Đặc điểm quang học
| Mục | Sự chỉ rõ |
| Loại sợi | G.652D |
| Sự suy giảm | |
| @ 1310 nm | ≤0,36 dB / km |
| @ 1383 nm | ≤0,35 dB / km |
| @ 1550 nm | ≤0,22 dB / km |
| @ 1625 nm | ≤ 0,30 dB / km |
| Bước sóng cắt cáp (λcc) | ≤1260 nm |
| Bước sóng phân tán bằng không (nm) | 1300 ~ 1324 nm |
| Độ dốc không phân tán | ≤0.092 ps / (nm2.km) |
| Phân tán màu | |
| @ 1288 ~ 1339 nm | ≤3,5 ps / (nm. Km) |
| @ 1550 nm | ≤18 ps / (nm. Km) |
| @ 1625 nm | ≤22 ps / (nm. Km) |
| PMDQ | ≤0,2 ps / km1 / 2 |
| Đường kính trường chế độ @ 1310 nm | 9,2 ± 0,4 um |
| Lỗi đồng tâm cốt lõi | ≤0,6 um |
| Đường kính ốp | 125,0 ± 0,7 um |
| Ốp Không lưu hành | ≤1,0% |
| Đường kính lớp phủ | 245 ± 10 um |
| Kiểm tra bằng chứng | 100 kpsi (= 0,69 Gpa), 1% |
Màu sợi & ống
Cáp Thông số
|
Lõi |
Lõi / ống |
Đường kính FRP (mm) |
Độ dày vỏ bọc (mm) |
Khoảngđường kính tổng thể (mm) |
Khoảng trọng lượng (kg / km) |
| 12 | 12 | 1,5 | 0,5 ± 0,1 | 5,6 | 24 |
| 24 | 12 | 1,5 | 0,5 ± 0,1 | 5,6 | 24 |
| 48 | 12 | 1,5 | 0,5 ± 0,1 | 5,6 | 24 |
| 72 | 12 | 1,5 | 0,5 ± 0,1 | 5,6 | 24 |
| 96 | 12 | 2,5 | 0,5 ± 0,1 | 6.6 | 38 |
| Nhiệt độ làm việc | -35oC ~ + 70oC |
| Nhiệt độ bảo quản và vận chuyển | -35oC ~ + 70oC |
| Nhiệt độ cài đặt | -15oC ~ + 60oC |
