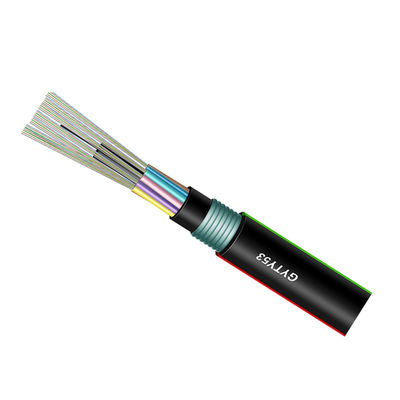

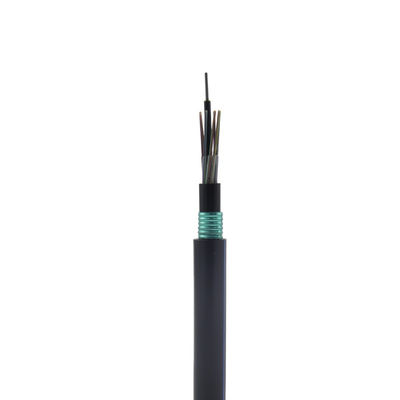

The Cáp quang chôn trực tiếp ngầm GYFTY53 được thiết kế để cung cấp số lượng sợi quang cao với tính linh hoạt và tính linh hoạt cần thiết cho các cài đặt khắt khe nhất hiện nay, bao gồm chôn trực tiếp.Với số lượng sợi lên đến 288 và thiết kế sợi SZ.
Ứng dụng:
1. Trực tiếp chôn cất
2. Ngầm
3. Internet xương sống
Hiệu suất cáp:
| Mục | Thông số | |
|
Ống lỏng |
Vật chất | PBT |
| Màu sắc | Tất cả các màu hiển thị | |
| Chất làm đầy | Vật chất | PE |
| Màu sắc | Đen | |
| CSM | Vật chất | FRP |
| Áo khoác bên trong | Vật chất | MDPE |
| Màu sắc | Đen | |
| Bọc thép bên ngoài | Vật chất | Dải thép bọc nhựa |
| Áo khoác ngoài | Vật chất | MDPE |
| Màu sắc | Đen | |
| Min.bán kính uốn cong | Tĩnh | 12,5 lần đường kính cáp |
| Động | 25 lần đường kính cáp | |
|
Uốn cong lặp lại |
Tải trọng: 150N; số chu kỳ: 30 Không có suy giảm thêm rõ ràng, không đứt sợi và không làm hỏng cáp. |
|
| Hiệu suất kéo | Thời gian ngắn | 1500N |
| Người mình thích | Thời gian ngắn | 3000N / 100mm |
| Xoắn | Tải trọng: 150N;số chu kỳ: 10;góc xoắn: ± 180 ° Không có suy hao bổ sung rõ ràng, không đứt sợi và không làm hỏng cáp. | |

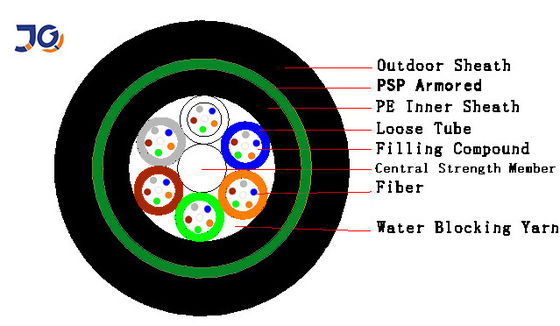

Kích thước của cấu tạo cáp:
|
Số lượng sợi |
Kết cấu | Sợi mỗi ống |
Đường kính ống lỏng lẻo (mm) |
đường kính / đường kính đệm (mm) |
Độ dày của Áo khoác bên trong (mm) |
Độ dày của áo khoác ngoài (mm) |
Đường kính cáp (mm) |
Trọng lượng cáp (kg / km) |
| 12 | 1 + 6 | 6 | 1,8 ± 0,1 | 2.2 / 2.2 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,4 ± 0,5 | 138 |
| 24 | 1 + 6 | 6 | 1,8 ± 0,1 | 2.2 / 2.2 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,4 ± 0,5 | 140 |
| 48 | 1 + 6 | 12 | 2,0 ± 0,1 | 2.3 / 2.3 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,9 ± 0,5 | 152 |
| 96 | 1 + 8 | 12 | 2,0 ± 0,1 | 2,6 / 3,5 | 0,9 ± 0,1 | 1,6 ± 0,1 | 14,1 ± 0,5 | 182 |
| 144 | 1 + 12 | 12 | 2,0 ± 0,1 | 3.0 /6.3 | 0,9 ± 0,1 | 1,6 ± 0,1 | 16,9 ± 0,5 |
256 |
| Loại cáp | Trống | ||||
|
Chiều cao (mm) |
Chiều rộng (mm) |
Đường kính trong (mm) |
Chiều dài (km) |
Loại trống | |
| GYFTY53-12 | 950 | 760 | 400 | 2 | Trống gỗ |
| GYFTY53-24 | 950 | 760 | 400 | 2 | Trống gỗ |
| GYFTY53-48 | 1000 | 760 | 400 | 2 | Trống gỗ |
| GYFTY53-96 | 1150 | 760 | 450 | 2 | Trống gỗ |
| GYFTY53-144 | 1300 | 760 | 500 | 2 | Trống gỗ |
