GYTS Băng thép chống ẩm được bọc thép 12 24 748 72 lõi cáp quang ngoài trời

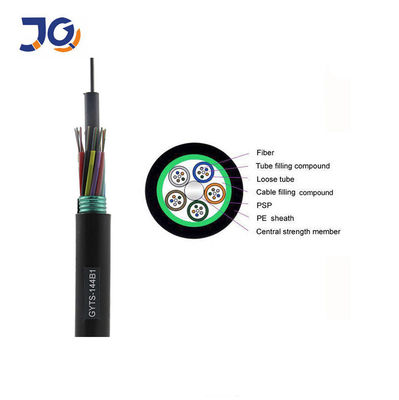

GYTS Armoured Loose Tube Single Jacket / Single Armor Cáp quang được thiết kế để cung cấp sợi quang cao
tính linh hoạt và tính linh hoạt cần thiết cho các cài đặt đòi hỏi khắt khe nhất hiện nay, bao gồm ống dẫn và
ống dẫn ngầm.
Đặc trưng:
1. lên đến 288 sợi.
2. Cấu trúc dạng gel đầy ống lỏng để bảo vệ sợi quang vượt trội.
3. Áo giáp băng thép tôn để bảo vệ cáp khỏi hư hỏng cơ học.
4.UV và thiết kế chống thấm nước.
Ứng dụng:
Xây dựng đường trục liên lạc thoại hoặc dữ liệu. Được lắp đặt trong ống dẫn, ống dẫn ngầm.
Đặc điểm quang học:

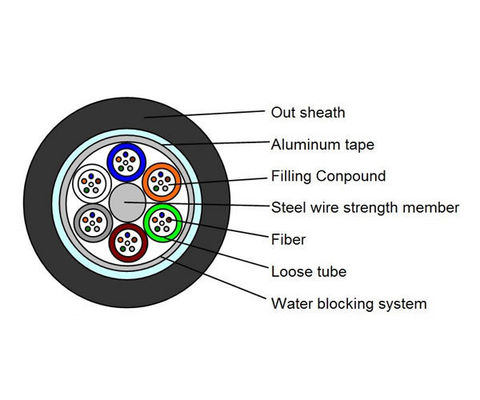

Cấu trúc và Thông số kỹ thuật:
|
Chất xơ Đếm |
Trên danh nghĩa Đường kính (mm) |
Trên danh nghĩa Cân nặng (kg / km) |
Sợi tối đa trên mỗi ống | Số lượng tối đa của (Ống + chất độn) |
Tải trọng kéo cho phép (N) |
Khả năng chống nghiền cho phép (N / 100mm) | ||
| Thời gian ngắn | Dài hạn | Thời gian ngắn | Dài hạn | |||||
| 2 ~ 36 | 10,7 | 132 | 6 | 6 | 1500 | 600 | 1000 | 300 |
| 38 ~ 72 | 12.0 | 165 | 12 | 6 | 1500 | 600 | 1000 | 300 |
| 74 ~ 96 | 13,8 | 204 | 12 | số 8 | 2000 | 600 | 1000 | 300 |
| 98 ~ 120 | 15.3 | 240 | 12 | 10 | 2000 | 600 | 1000 | 300 |
| 122 ~ 144 | 17.0 | 284 | 12 | 12 | 2500 | 600 | 1000 | 300 |
| 146 ~ 216 | 17.1 | 285 | 12 | 18 (2 lớp) | 2500 | 600 | 1000 | 300 |
| 218 ~ 288 | 19,5 | 350 | 12 | 24 (2 lớp) | 3000 | 600 | 1000 | 300 |
Lưu ý: Biểu dữ liệu này chỉ có thể là tài liệu tham khảo, nhưng không phải là phần bổ sung cho hợp đồng.Vui lòng liên hệ với nhân viên kinh doanh của chúng tôi
để biết thêm thông tin chi tiết.
Chúng tôi sản xuất và kiểm tra cáp tuân theo tiêu chuẩn sau:
| Hiệu suất cơ học | |
| Hiệu suất căng tối đa | IEC 60794–1-2-E |
| Tối đaHoạt động căng thẳng | IEC 60794–1-2-E1 |
| Thử nghiệm nghiền | IEC 6079 –1-2-E3 |
| Kiểm tra tác động | IEC 60794–1-2-E4 |
| Uốn lặp lại | IEC 60794–1-2-E6 |
| Kiểm tra độ xoắn | IEC 60794–1-2-E7 |
| Uốn cong cáp | IEC 60794–1-2-E11A |
| Hệ số suy giảm | ITU-T G.652 |
| Kiểm tra kết cấu | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Đi xe đạp nhiệt độ | IEC 60794–1-2-F1 |
| Thấm nước | IEC 60794–1–2-F5B |
| Lưu lượng tổng hợp nộp hồ sơ | IEC 60794-1-E14 |
