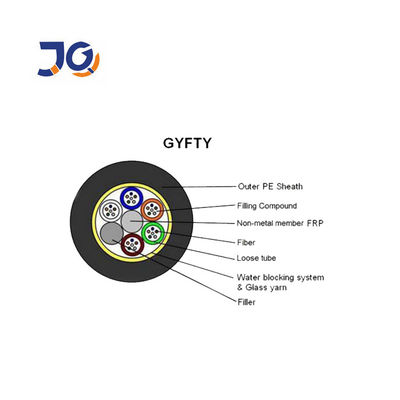

Các sợi, có kích thước 250µm, được định vị trong một ống lỏng được làm bằng nhựa có mô đun cao.Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước.Nhựa gia cường sợi (FRP) nằm ở trung tâm lõi như một thành phần có độ bền phi kim loại.Các ống (và chất độn) được bện xung quanh bộ phận cường độ thành một lõi nhỏ và tròn.Sau khi lõi cáp được lấp đầy bằng hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước, cáp được hoàn thiện với lớp vỏ bọc PE.
Các đặc tính của sợi quang đơn mode (ITU-T Rec. G.652D)
| Mục | Sự chỉ rõ |
| Loại sợi | Chế độ đơn |
| Vật liệu sợi | Silica pha tạp |
| Hệ số suy giảm @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,36 dB / km ≤0,32 dB / km ≤0,22 dB / km ≤0,30 dB / km |
| Điểm gián đoạn | ≤ 0,05 dB |
| Bước sóng cắt cáp | ≤ 1260 nm |
| Bước sóng không phân tán | 1300 ~ 1324 nm |
| Độ dốc không phân tán | ≤0,093 ps / (nm².km) |
| Phân tán màu @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3,5 ps / (nm. Km) ≤5,3 ps / (nm. Km) ≤18 ps / (nm. Km) ≤22 ps / (nm. Km) |
| PMD | ≤0,2 ps / km½ |
| Đường kính trường mode @ 1310 nm | 9,2 ± 0,4 um |
| Lỗi đồng tâm lõi / lớp | ≤0,5 um |
| Đường kính ốp | 125,0 ± 0,7 um |
| Ốp không tuần hoàn | ≤1,0% |
| Đường kính lớp phủ chính | 245 ± 10 um |
| Mức độ kiểm tra bằng chứng | 100 kpsi (= 0,69 Gpa), 1% |
| Sự phụ thuộc vào nhiệt độ 0 ℃ ~ + 70 ℃ @ 1310 & 1550nm |
≤ 0,1 dB / km |
| Nhiệt độ hoạt động | -40 ℃ đến + 60 ℃ |
| Phạm vi nhiệt độ bảo quản / vận chuyển | -50 ℃ đến + 70 ℃ |
| Phạm vi nhiệt độ cài đặt | -30 ℃ đến + 50 ℃ |
