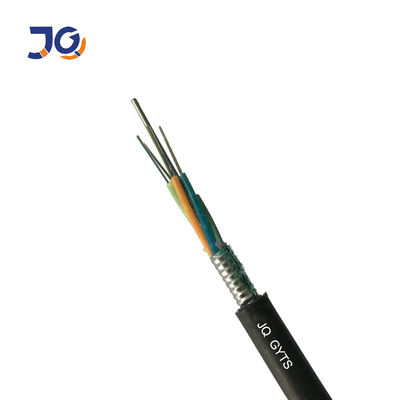

Trong cáp GYTS, các sợi đơn mode / multimode được định vị trong các ống lỏng, các ống được đổ đầy hợp chất làm đầy chặn nước.Các ống và chất độn được bện xung quanh bộ phận chịu lực thành một lõi cáp hình tròn.PSP là ứng dụng xung quanh lõi.Mà được lấp đầy bằng hợp chất làm đầy để bảo vệ nó.Sau đó, cáp được hoàn thành với vỏ bọc PE.
2. Đặc tính cơ học của sợi quang
| MFD (1310nm) | 9,2mm ± 0,4mm |
| MFD (1550nm) | 10,4mm ± 0,8mm |
| Đường kính ốp | 125mm ± 1,0mm |
| Đường kính sợi | 250 ± 15 mm (Màu) |
| Lỗi đồng tâm lõi / lớp phủ | £ 0,6mm |
| Lỗi đồng tâm MFD | £ 0,8mm |
| Ốp không tuần hoàn | £ 1,0% |
| Cắt bước sóng | £ 1260nm |
| Hệ số suy giảm | 1310nm: £ 0,35dB / km |
| 1550nm: £ 0,21dB / km | |
| Hiệu suất giảm độ uốn của sợi quang | £ 0,05dB |
| Chế độ phân tán phân tán | £ 0,1ps / Ökm |
| Bước sóng không phân tán | 1300 - 1324 nm |
| Độ dốc không phân tán | £ 0,092ps / (nm2 • km |
| Sức căng | 1500N, phù hợp với IEC 60794-1-E1 trong khi độ căng của sợi là ≤0,33% |
| Người mình thích | 1000N / 100mm, phù hợp với IEC 60794-1-E3 |
| Sự va chạm | phù hợp với IEC 60794-1-E4 |
| Uốn nhiều lần | phù hợp với IEC 60794-1-E6 |
| Xoắn | phù hợp với IEC 60794-1-E7 |
| Uốn dẻo | phù hợp với IEC 60794-1-E8 |
| Kink | phù hợp với IEC 60794-1-E10 |
| Uốn cong cáp | phù hợp với IEC 60794-1-E11 |
| Kiểm tra chu kỳ nhiệt độ | phù hợp với IEC 60794-1-F1 |
| Thấm nước | phù hợp với IEC 60794-1-F5B |
| Điện áp thử tia lửa | Điện áp thử nghiệm tia lửa của áo khoác bên ngoài cáp sẽ không nhỏ hơn 8kV AC |
Đặc tính:
1. Hiệu suất tốt dưới ứng suất cơ học.
2. Cấu trúc dạng gel đầy ống lỏng để bảo vệ sợi quang vượt trội.
3.Băng thép sóng dọc được dát mỏng ở cả hai bên và liên kết với áo khoác bên ngoài PE, nó không chỉ đảm bảo chống thấm 4. xuyên tâm mà còn tăng cường khả năng chống nghiền của cáp quang.
5.UV và thiết kế chống thấm nước.
