Đơn vị Ống bọc thép Truyền thông trên không Cáp Gyxtw 6 lõi Cáp quang
Mô tả Sản phẩm

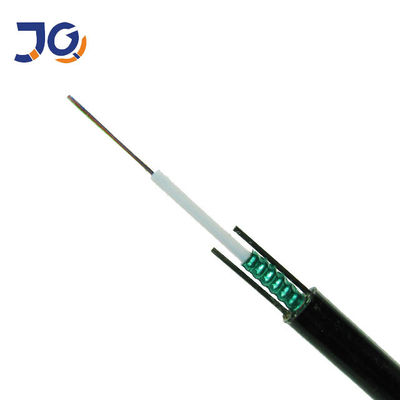

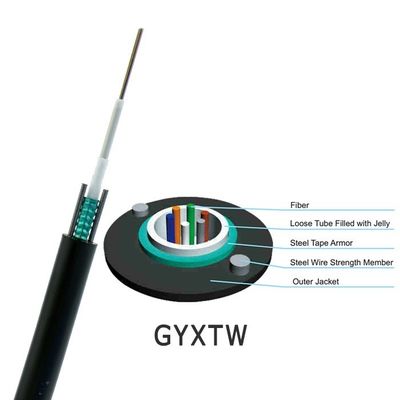

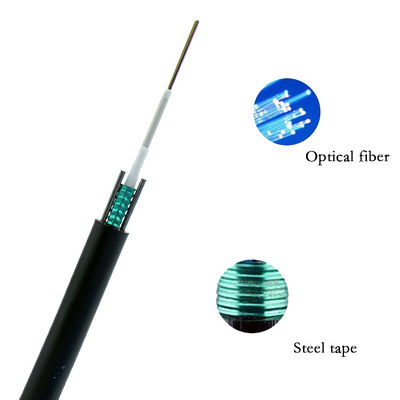

Sợi 250μm được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống được làm đầy bằng một hợp chất làm đầy chịu nước.Ống được bọc bằng một lớp PSP theo chiều dọc.Giữa PSP và vật liệu chặn nước dạng ống lỏng được áp dụng để giữ cho cáp nhỏ gọn và kín nước.Hai sợi dây thép song song được đặt ở hai cạnh của băng thép.Các dây thép song song được đặt ở băng hai bên.Cáp được hoàn thiện với vỏ bọc bằng polyetylen (PE).
Đặc trưng
Hiệu suất cơ học và nhiệt độ tốt
Ống rời có độ bền cao có khả năng chống thủy phân
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
Chống nghiền và tính linh hoạt
PSP tăng cường chống ẩm
Hai dây thép song song đảm bảo độ bền kéo
Đường kính nhỏ, trọng lượng nhẹ và lắp đặt thân thiện
Đặc điểm quang học
| Mặt hàng | Đơn vị | Sự chỉ rõ | |
| G652D | |||
| Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
| 1550nm | ừm | 10.4±0,5 | |
| Đường kính ốp | ừm | 124,8±0,7 | |
| Ốp không tuần hoàn | % | ≤0,7 | |
| Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
| Đường kính lớp phủ | ừm | 245±5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | ừm | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Cáp Thông số
| Mặt hàng | Thông số kỹ thuật | |
| Số lượng sợi | 2 ~ 24 | |
| Sợi phủ màu | Kích thước | 250μm + 15μm |
| Màu sắc | Xanh lam, cam, lục, nâu, xám, trắng | |
| Ống lỏng | Kích thước | 2.0mm±0,05mm |
| Vật chất | PBT | |
| Màu sắc | Tự nhiên | |
| Thành viên sức mạnh | Đường kính | 1,0mm |
| Vật chất | Thép | |
| Áo khoác ngoài | Kích thước | 8.0mm±0,1mm |
| Vật chất | PE | |
| Màu sắc | Đen | |
Các thông số kỹ thuật
| Chất xơ Đếm |
Cáp Đường kính (mm) |
Trọng lượng cáp kg / km) |
Sức căng Dài ngắn Kỳ hạn (N) |
Nghiền kháng Dài ngắn Thời hạn (N / 100mm) |
Uốn Bán kính Tĩnh / Động |
| 2 ~ 12 | số 8 | 78 | 1000/3000 | 1000/3000 | 10D / 20D |
| 14 ~ 24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D / 20D |
Ứng dụng
Có thể sử dụng trong Duct / Aerial
Nhiệt độ lưu trữ / hoạt động: -40 ℃ ~ + 70 ℃
