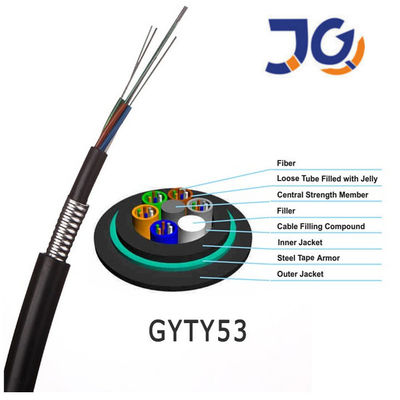

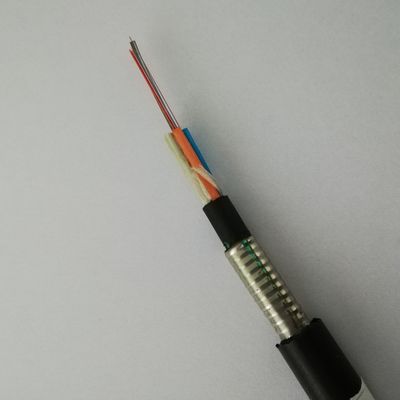

NShe Cáp quang chôn trực tiếp ngầm GYFTY53 được thiết kế để cung cấp số lượng sợi quang cao với tính linh hoạt và tính linh hoạt cần thiết cho các cài đặt khắt khe nhất hiện nay, bao gồm chôn trực tiếp.Với số lượng sợi lên đến 288 và thiết kế sợi SZ.
· Hiệu suất cơ học và nhiệt độ tốt
· Ống looes độ bền cao có khả năng chống thủy phân
· Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ chất xơ quan trọng
· Khả năng chống nghiền và tính linh hoạt
· Các biện pháp sau được thực hiện để đảm bảo cáp kín nước:
- Dây thép được sử dụng làm thành viên sức mạnh trung tâm
- Hợp chất làm đầy ống lỏng
- Làm đầy 100% lõi cáp - Chống ẩm APL
- PSP tăng cường chống ẩm Vật liệu ngăn nướcCáp GYTY53 tuân thủ Tiêu chuẩn YD / T 901-2001as cũng như IEC 60794
-40 ℃ đến + 70 ℃
Ứng dụng
Chôn trực tiếp dưới lòng đất
Hiệu suất cáp
| Bài báo | Thông số | |
|
Ống lỏng |
Vật liệu | PBT |
| Màu sắc | Tất cả các màu hiển thị | |
| Chất làm đầy | Vật liệu | PE |
| Màu sắc | Màu đen | |
| CSM | Vật liệu | Dây thép |
| Áo khoác bên trong | Vật liệu | MDPE |
| Màu sắc | Màu đen | |
| Bọc thép bên ngoài | Vật liệu | Dải thép bọc nhựa |
| Áo khoác ngoài | Vật liệu | MDPE |
| Màu sắc | Màu đen | |
| Tối thiểu.bán kính uốn cong | Tĩnh | 12,5 lần đường kính cáp |
| Năng động | 25 lần đường kính cáp | |
|
Uốn cong lặp lại |
Tải trọng: 150N; số chu kỳ: 30 Không có suy giảm thêm rõ ràng, không đứt sợi và không làm hỏng cáp. |
|
| Hiệu suất kéo | Thời gian ngắn | 1500N |
| Người mình thích | Thời gian ngắn | 3000N / 100mm |
| Xoắn | Tải trọng: 150N;số chu kỳ: 10;góc xoắn: ± 180 ° Không có suy hao bổ sung rõ ràng, không bị đứt sợi và không làm hỏng cáp. | |
Kích thước của cấu tạo cáp
|
Số lượng chất xơ |
Kết cấu | Sợi trên mỗi ống |
Đường kính ống lỏng lẻo (mm) |
đường kính / đường kính đệm (mm) |
Độ dày của Áo khoác bên trong (mm) |
Độ dày của áo khoác ngoài (mm) |
Đường kính cáp (mm) |
Trọng lượng cáp (kg / km) |
| 12 | 1 + 6 | 6 | 1,8 ± 0,1 | 2.2 / 2.2 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,4 ± 0,5 | 138 |
| 24 | 1 + 6 | 6 | 1,8 ± 0,1 | 2.2 / 2.2 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,4 ± 0,5 | 140 |
| 48 | 1 + 6 | 12 | 2,0 ± 0,1 | 2.3 / 2.3 | 0,9 ± 0,1 | 1,6 ± 0,1 | 12,9 ± 0,5 | 152 |
| 96 | 1 + 8 | 12 | 2,0 ± 0,1 | 2,6 / 3,5 | 0,9 ± 0,1 | 1,6 ± 0,1 | 14,1 ± 0,5 | 182 |
| 144 | 1 + 12 | 12 | 2,0 ± 0,1 | 3.0 /6.3 | 0,9 ± 0,1 | 1,6 ± 0,1 | 16,9 ± 0,5 |
256 |
