GYFTA53 Cáp quang sợi không kim loại đeo áo khoác hai lớp dưới lòng đất

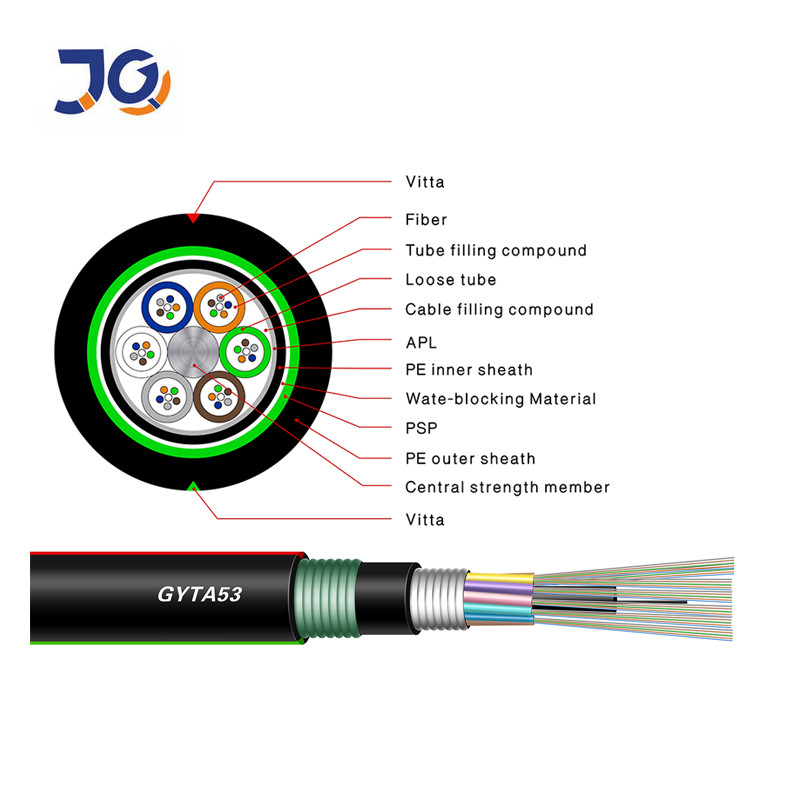

Xây dựng cáp
Cáp GYFTA53 được chế tạo bằng cách chèn một sợi 250μm vào một ống lỏng được làm bằng vật liệu mô-đun cao chứa một hợp chất chống nước.Trung tâm của lõi là một lõi tăng cường phi kim loại (FRP)Một lõi tăng cường phi kim loại được yêu cầu để được ép ra với một lớp polyethylene (PE)
GYFTA53/GYTA53
Các thông số quang học
| 50/125μm | 62.5/125μm | G.652 | G.655 | ||
| Sự suy giảm ((+20°C) | @850nm | ≤ 3,0dB/km | ≤3.3dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| Phạm vi băng thông (Lớp A) | @850nm | ≥ 500MHz.km | ≥ 200MHz.km | ||
| @1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
| Mở số | 0.200 ± 0.015NA | 0.275± 0,015NA | |||
| Dài sóng cắt cáp λcc | ≤ 1260nm | ≤ 1450nm |

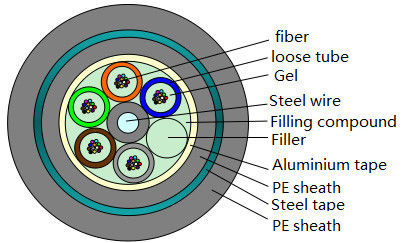

Hiệu suất cáp
| Điểm | Các thông số | |
| Số lượng sợi | 24 | |
| Sợi phủ màu | Cấu trúc | 250μm±15μm |
| Màu sắc | Màu xanh, cam, xanh lá cây, nâu, xám, trắng, | |
| ống lỏng | Cấu trúc | 1.8mm±0.1mm |
| Vật liệu | PBT | |
| Màu sắc | Màu xanh, cam, xanh lá cây, nâu | |
| Bộ lấp | Vật liệu | PE |
| Màu sắc | Màu đen | |
| Thành viên lực lượng trung tâm | Cấu trúc | 1.6mm±0.2mm |
| Vật liệu | Sợi thép phosphate | |
| Bọc giáp | Vật liệu | Dải thép phủ nhựa và băng nhôm |
| áo khoác bên ngoài | Vật liệu | PE |
| Màu sắc | Màu đen | |
Đặc điểm cơ khí và môi trường
| Điểm | Đơn vị | Thông số kỹ thuật |
| Căng thẳng ((Long Term) | N | 600 |
| Căng thẳng (thời gian ngắn) | N | 1500 |
| Chết tiệt ((Long Term) | N/10cm | 1000 |
| Crush ((Tạm thời) | N/10cm | 3000 |
| Phân tích uốn cong (động lực) | mm | 20D |
| Phân tích uốn cong tối thiểu (Static) | mm | 10D |
| Nhiệt độ lắp đặt | °C | -40+60 |
| Nhiệt độ hoạt động | °C | -40+70 |
| Nhiệt độ lưu trữ | °C | -40+70 |
| Lái lặp lại | Trọng lượng: 250N;số chu kỳ: 30 Không có suy giảm bổ sung rõ ràng, không có hỏng sợi và không bị hỏng cáp. | |
| Đòn xoắn | Trọng lượng: 250N; số chu kỳ:10; góc xoắn: ± 90° Không có suy giảm bổ sung rõ ràng, không có vết gãy sợi và không có tổn thương cáp. | |
Kiểm tra OTDR
