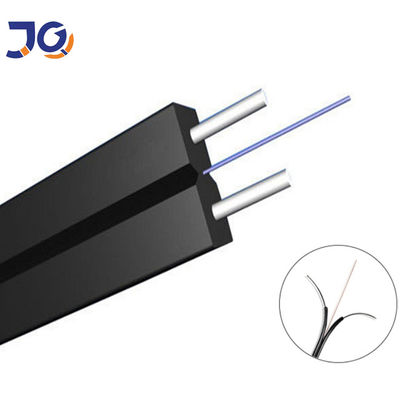

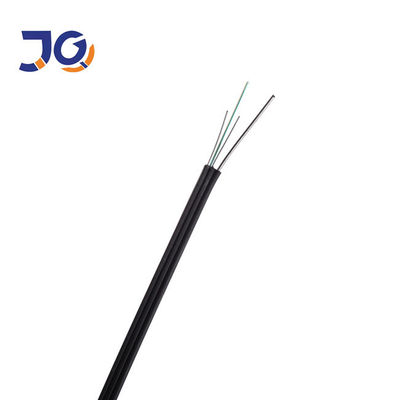

CÁP THẢ FTTH
Chất xơ: SM G657A1 / G652D
Số lượng sợi: 1-12
Dây song song:0,45 ± 0,05mm
Messenger Wire:dây thép / FRP / KFRP
Chất liệu áo khoác: LSZH
Đặc điểm kỹ thuật đơn giản:
Mất chèn: ≤0,30dB
Mất mát trở lại: ≥50dB
Độ bền:≤0,2dB
Bước sóng thử nghiệm: 1310 / 1550nm
Nhiệt độ hoạt động: -40 ℃ ~ 70 ℃
Đặc tính
Sợi quang có độ nhạy uốn cong thấp đặc biệt cung cấp băng thông cao và giao tiếp tuyệt vờitài sản truyền tải;
Hai thành viên cường độ FRP song song đảm bảo hiệu suất tốt của khả năng chống nghiền để bảo vệ sợi;
Dây thép đơn hoặc máy mát xa như một bộ phận cường độ bổ sung đảm bảo hiệu suất tốt của độ bền kéo.
Cấu trúc đơn giản, trọng lượng nhẹ và tính thực tế cao;
Dễ dàng tách và nối, đơn giản hóa việc lắp đặt và bảo trì
Thông số sợi quang
| Không. | vật phẩm | Đơn vị | Sự chỉ rõ | ||
| G657A2 | |||||
| 1 |
Đường kính trường chế độ |
@ 1310nm | μm | 8,8 ± 0,4 | |
| @ 1550nm | μm | 9,8 ± 0,5 | |||
| 2 | Đường kính ốp | μm | 124,8 ± 0,7 | ||
| 3 | Ốp không tuần hoàn | % | ≤0,7 | ||
| 4 | Lỗi đồng tâm Core-Cladding | μm | ≤0,5 | ||
| 5 | Đường kính lớp phủ | μm | 245 ± 5 | ||
| 6 | Lớp phủ không tuần hoàn | % | ≤6.0 | ||
| 7 | Cladding-Coating Concentricity Error | μm | ≤12.0 | ||
| số 8 | Bán kính xoăn sợi | m | ≥4 | ||
| 9 | Bước sóng cắt cáp | nm | λcc≤1260 | ||
| 10 | Giá trị phân tán | @ 1550nm | ps / (nm * km) | ≤18 | |
| @ 1288 ~ 1339nm | ps / (nm * km) | ≤3,5 | |||
| @ 1271 ~ 1360nm | ps / (nm * km) | ≤5,3 | |||
| 11 | Bước sóng phân tán bằng không | nm | 1300≤λ0≤1324 | ||
| 12 | Độ dốc không phân tán | ps / (nm² · km) | ≤0.093 | ||
| 13 |
Phân tán chế độ phân cực |
Giá trị thiết kế liên kết PMD |
ps / √km | 0,2 | |
|
PMD sợi riêng tối đa |
ps / √km | 0,09 | |||
| 14 |
Mất mát khi uốn vĩ mô |
Bán kính 10turn × 15mm @ 1550nm | dB | ≤0,21 | |
| Bán kính 10turn × 15mm @ 1625nm | dB | ≤1.0 | |||
| Bán kính 1turn × 10mm @ 1550nm | dB | ≤0,5 | |||
| Bán kính 1turn × 10mm @ 1625nm | dB | ≤1,2 | |||
| 15 | Suy hao (tối đa) | @ 1310nm | dB / km | ≤0,35 | |
| @ 1550nm | dB / km | ≤0,21 | |||

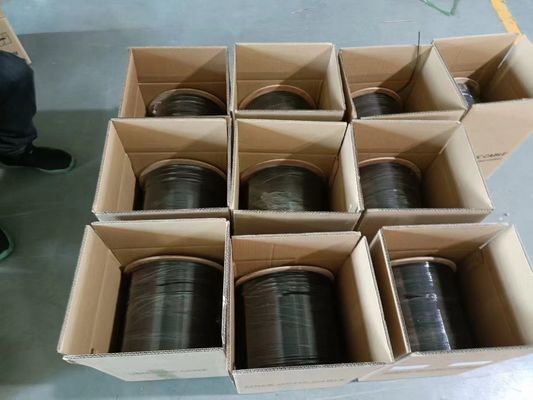

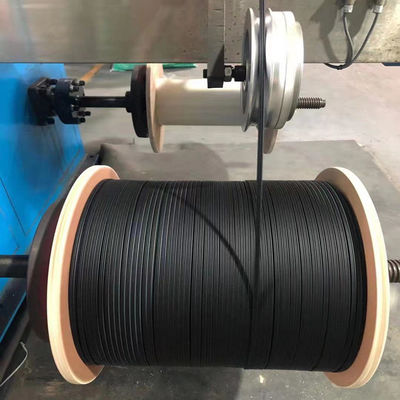

GJXH G657A / G652D SM 1 Cáp quang FTTH lõi 1KM
