Tự hỗ trợ Hình 8 Cáp 12 24 Core 116KM GYFTC8Y53 từ nhà máy Jiqian

January 22, 2021

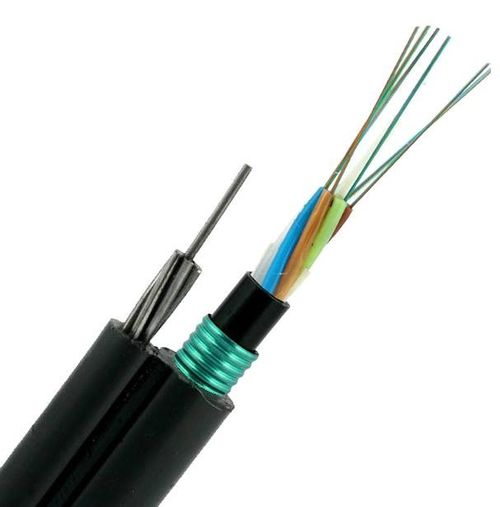

trường hợp công ty mới nhất về Tự hỗ trợ Hình 8 Cáp 12 24 Core 116KM GYFTC8Y53 từ nhà máy Jiqian








Báo cáo thử nghiệm cáp quang
Nhà sản xuất NO: JQ12C-2020620001
dòng sản phẩm GYFTC8Y53-12B1 Tiêu chuẩn kỹ thuật YD / T769-2003
Mục kiểm tra (1) Màu sợi Ống PBT 1 Màu và suy hao sợi quang (α 1310nm≤0,36dB / km, α 1550nm≤0,25dB / km)
màu xanh da trời trái cam màu xanh lá nâu màu xám Thiên nhiên Đỏ Đen Màu vàng Màu tím Hồng Verdure
1310 0,332 0,329 0,326 0,323 0,325 0,328 0,324 0,322 0,325 0,323 0,326 0,329
1550 0,191 0,184 0,182 0,183 0,197 0,186 0,184 0,197 0,186 0,193 0,192 0,187
Ống PBT 2 màu xanh da trời trái cam màu xanh lá nâu màu xám Thiên nhiên Đỏ Đen Màu vàng Màu tím Hồng Verdure
1310 0,323 0,327 0,326 0,325 0,329 0,328 0,323 0,322 0,326 0,323 0,326 0,329
1550 0,181 0,186 0,182 0,184 0,197 0,186 0,185 0,197 0,186 0,193 0,192 0,187
Ống PBT 3 màu xanh da trời trái cam màu xanh lá nâu màu xám Thiên nhiên Đỏ Đen Màu vàng Màu tím Hồng Verdure
1310 0,322 0,329 0,328 0,323 0,327 0,328 0,323 0,322 0,325 0,323 0,326 0,329
1550 0,193 0,184 0,185 0,183 0,198 0,186 0,187 0,192 0,186 0,193 0,192 0,187
Ống PBT 4 màu xanh da trời trái cam màu xanh lá nâu màu xám Thiên nhiên Đỏ Đen Màu vàng Màu tím Hồng Verdure
1310 0,327 0,323 0,329 0,331 0,328 0,321 0,328 0,325 0,327 0,322 0,324 0,326
1550 0,191 0,195 0,181 0,194 0,181 0,186 0,181 0,183 0,189 0,193 0,191 0,196
Mục kiểm tra (2) Đường kính lõi (um) 9,3 ± 0,7 Đặc điểm phân tán Dải bước sóng phân tán bằng không (nm) 1300-1324
Đường kính ốp (um) 125 ± 1 Độ dốc phân tán không tối đa (Ps / nm2.km) ≤0.092
Lỗi đồng tâm lõi / lớp phủ < 1 1288-1339 hệ số tán sắc Max (Ps / nm.km) ≤3,5
Ốp không tuần hoàn < 2 1271-1360 hệ số tán sắc Max (Ps / nm.km) ≤5,3
Cắt bước sóng (nm) < 1260 Hệ số phân tán 1550nm của Max (Ps / nm.km) ≤18
Mục kiểm tra (3) Tính toàn vẹn và hình thức của cấu trúc cáp Cấu trúc cáp hoàn chỉnh, bề ngoài không có khuyết tật
Chiều dài cáp đã hoàn thành (m) 2000 triệu Kiểm tra độ thấm nước VƯỢT QUA
Cáp OD (mm) 12,2 ± 0,2 Kết nối kim loại VƯỢT QUA
Tính toàn vẹn của vỏ bọc Hoàn thành
GW 480kg Ngày 20 tháng 6 năm 2020 Nhiệt độ 35 ℃ độ ẩm 65%
Con tem   Phần kết luận
Đặc điểm kỹ thuật của cáp SM (9/125), 12 lỗ, 6 lỗ * 2 (Ống PBT), Dây thép 7 * 1,0mm, Thành viên cường độ trung tâm FRP1,6mm, SADJ, GYFTC8Y53





Trưng bày mẫu







Cáp Hình 8 116KM đang được tải vào xe tải



Đánh dấu cáp

(1) Chỉ số bằng mét / feets;

(2) Số lượng và loại sợi;

(3) Loại cáp;



(4) Tên nhà máy;



(5) Ngày sản xuất (năm);

(6) Các yêu cầu khác;



Các nhãn hiệu sẽ tồn tại vĩnh viễn và dễ đọc trong suốt thời gian sử dụng cáp.Độ chính xác của chỉ thị chiều dài sẽ tốt hơn 1000m ± 2m.
