OEM 144 Core Outdoor Duct Cáp quang GYFTY trên không
Người liên hệ : colleen
Số điện thoại : 8618122384446
WhatsApp : +8618122384446
Số lượng đặt hàng tối thiểu : | 6km | chi tiết đóng gói : | Trống gỗ |
---|---|---|---|
Thời gian giao hàng : | 10 ngày, nó phụ thuộc vào số lượng đặt hàng | Điều khoản thanh toán : | L/C, T/T, Công Đoàn Phương Tây, Alipay |
Khả năng cung cấp : | 5000KM mỗi tháng |
Nguồn gốc: | Trung Quốc | Hàng hiệu: | JQ/HAISO |
---|---|---|---|
Chứng nhận: | ISO 9001/CE/ROHS/FCC | Số mô hình: | ADSS-24B1/12B1 |
Thông tin chi tiết |
|||
Nguồn gốc: | Quảng Châu, Trung Quốc | thương hiệu cáp: | JQ |
---|---|---|---|
Số dây dẫn: | ≥ 10 | nhà chế tạo: | Đúng |
Đăng kí: | Trên không | vỏ bọc bên ngoài: | Thể dục |
Số lượng sợi: | 2-288 | Nhiệt độ bảo quản và sử dụng: | -40℃ đến +70℃. |
vỏ ngoài: | PE/TẠI | ||
Điểm nổi bật: | Cáp quang ADSS 48 lõi,Cáp quang ADSS 100m |
Mô tả sản phẩm
Cáp quang ADSS trên không tự hỗ trợ 12/24/48 lõi Span 100m
mô tả sản phẩm
Cáp ADSS được làm bằng vật liệu phi kim loại và tự hỗ trợ với đường truyền tải điện trên không.Vật liệu chống căng là sợi aramid với các mô-đun đàn hồi cao.Và việc tối ưu hóa cấu trúc có thể triển khai trọng lượng của cáp và các đặc tính cơ học và vật lý của nó một cách thích hợp và giảm thiểu tải trọng lên tháp.Kết cấu ống lỏng lẻo, ống được đổ đầy thạch, các bộ phận (ống và thanh phụ) và sợi chặn nước được bố trí xung quanh thành phần cường độ trung tâm phi kim loại, sợi polyester dùng để liên kết lõi cáp, băng chặn nước quấn dọc quanh lõi cáp, sau đó là sợi aramid gia cố và vỏ bọc PE bên ngoài.
Đặc trưng
· Có thể cài đặt mà không cần tắt nguồn
· Hiệu suất AT tuyệt vời, điện cảm cực đại tại điểm vận hành của vỏ AT có thể đạt tới 25kV
· Trọng lượng nhẹ và đường kính nhỏ giúp giảm tải trọng do băng và gió và tải trọng lên tháp
và backprops
· Chiều dài nhịp lớn và nhịp lớn nhất trên 1000m
· Hiệu suất tốt về độ bền kéo và nhiệt độ
· Tuổi thọ thiết kế là 30 năm
·Đăng kí
Tình trạng thực tế của đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS.Đối với đường dây trên không dưới 110kV sử dụng vỏ ngoài PE.Đối với đường dây có điện áp từ 110kV trở lên áp dụng vỏ ngoài AT.Thiết kế chuyên dụng của số lượng aramid và quá trình mắc kẹt có thể đáp ứng nhu cầu về các nhịp khác nhau.
·Tiêu chuẩn
Cáp ADSS tuân thủ Tiêu chuẩn IEEE P 1222 cũng như IEC 60794-1.

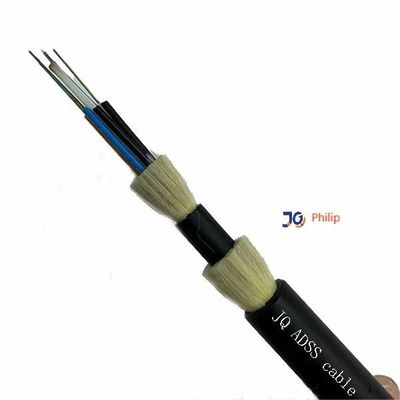

Hình ảnh chi tiết ADSS cho thấy:
áo khoác đơn ADSS

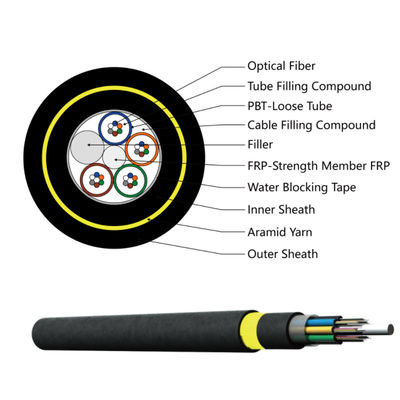

áo khoác đôi ADSS
Bảng dữ liệu ADSS
Cấu tạo và Thông số kỹ thuật ADSS-SJ(50-150M)
Tham khảobên ngoài Đường kính (mm) | Tham khảoCân nặng (kg/km) | Ghi âmTối đa hàng ngày | Tối đa cho phép căng thẳng làm việc (kN) | Nghỉ | Sức lực | mô đun của | Nhiệt | nhịp thích hợp Mét | ||||
Áo khoác PE | Áo khoác AT | Một | b | C | Đ. | |||||||
11 | 110 | 120 | 1.0 | 2,5 | số 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8.3 | 1,5 | 250 | 150 | 290 | 150 |
Cấu tạo và Thông số kỹ thuật ADSS-DJ(50-750M)
Tham khảobên ngoài Đường kính (mm) | Tham khảoCân nặng (kg/km) | Ghi âmTối đa hàng ngày (kN) | Tối đa cho phép căng thẳng làm việc (kN) | Nghỉ | Sức lực | mô đun của | Nhiệt | nhịp thích hợp Mét | ||||
Áo khoác PE | Áo khoác AT | Một | b | C | Đ. | |||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8.3 | 1,5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | số 8 | 20 | 10h35 | 9,45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
đặc tính quang học
loại sợi | suy giảm | Băng thông | Khẩu độ số | Bước sóng cắt cáp quang | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0,200 ± 0,015 NA | --- |
62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0,275 ± 0,015 NA | --- |
Câu hỏi thường gặp
1. Bạn đang kinh doanh công ty hay nhà sản xuất?
Chúng tôi là nhà sản xuất có kinh nghiệm 10 năm, chúng tôi chuyên nghiên cứu, phát triển và sản xuất
cho cáp quang, cáp thả và dây dẫn ect.Nhà máy của chúng tôi ở thành phố Quảng Châu, chào mừng bạn đến thăm chúng tôi!
2. Về chất lượng?
Chúng tôi sẽ giao hàng trước khi kiểm tra từng sợi khi sản xuất xong.
Sau khi xác nhận giá, bạn có thể yêu cầu các mẫu miễn phí để kiểm tra chất lượng của chúng tôi.
3. Bạn có thể chấp nhận đơn hàng nhỏ không?
Có, đặt hàng nhỏ có sẵn.Chúng tôi hỗ trợ dự án mới của khách hàng, vì chúng tôi biết kinh doanh luôn từ những đơn hàng nhỏ.
4. Thời gian giao hàng của bạn là gì?
Thông thường khoảng 3-7 ngày làm việc, chủ yếu phụ thuộc vào số lượng đặt hàng.
Nhưng hãy yên tâm rằng chúng tôi sẽ sắp xếp hàng hóa của bạn càng sớm càng tốt sau khi bạn thanh toán.
