Chống nước Cáp quang OFC ADSS 48 lõi Span 500m
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
| Số lượng đặt hàng tối thiểu : | 10km | chi tiết đóng gói : | Trống gỗ hoặc trống sắt |
|---|---|---|---|
| Thời gian giao hàng : | Thương lượng | Điều khoản thanh toán : | T/T, Công Đoàn Phương Tây, AliPay |
| Khả năng cung cấp : | 20000KM mỗi tháng |
| Nguồn gốc: | quảng châu trung quốc | Hàng hiệu: | JQ/HAISO |
|---|---|---|---|
| Chứng nhận: | ISO9001 CE ROHS | Số mô hình: | ADSS-4F/12F /24F/48F/96fF |
|
Thông tin chi tiết |
|||
| Đăng kí: | viễn thông | số lượng chất xơ: | 4-432 lõi |
|---|---|---|---|
| nhịp: | 50m 100m /200 m /300m hoặc khách hàng hóa | sợi mỗi ống: | 4/6/8/12/24/48F |
| Dịch vụ: | cung cấp mẫu | số sức mạnh: | Sợi FRP, Kevlar Aramid |
| Kết cấu: | Stranded Loose Tube với phụ | màu áo khoác: | Bule vàng đen hoặc Tùy chỉnh |
| Nhiệt độ hoạt động: | -40℃ đến +70℃ | Loại sợi: | G652D, OM3, G655, OM4 |
| Điểm nổi bật: | Cáp quang ADSS Singlemode,Cáp quang ADSS tự hỗ trợ |
||
Mô tả sản phẩm
cáp quang Singlemode ADSS cáp quang ngoài trời nhiều lõi
hủy bỏ ADSS
Cáp ADSS được làm bằng vật liệu phi kim loại và tự hỗ trợ với đường truyền tải điện trên không.Vật liệu chống căng là sợi aramid
với các mô-đun đàn hồi cao.Và việc tối ưu hóa cấu trúc có thể triển khai trọng lượng của cáp và các đặc tính cơ học và vật lý của nó một cách thích hợp

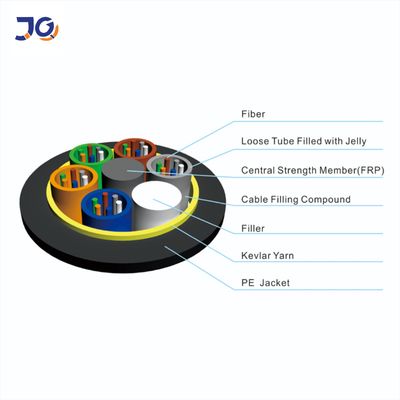

và giảm thiểu tải trọng lên tháp.Kết cấu ống lỏng lẻo, ống được đổ đầy thạch, các bộ phận (ống và thanh phụ) và sợi chặn nước được bố trí
xung quanh thành viên cường độ trung tâm phi kim loại, sợi polyester được sử dụng để liên kết lõi cáp, băng chặn nước quấn dọc quanh lõi cáp,
gia cố bằng sợi thenaramid và lớp vỏ PE bên ngoài.
Đặc điểm
· Có thể cài đặt mà không cần tắt nguồn
· Hiệu suất AT tuyệt vời, điện cảm cực đại tại điểm vận hành của vỏ AT có thể đạt tới 25kV
· Trọng lượng nhẹ và đường kính nhỏ giúp giảm tải trọng do băng và gió và tải trọng lên tháp
và backprops
· Chiều dài nhịp lớn và nhịp lớn nhất trên 1000m
· Hiệu suất tốt về độ bền kéo và nhiệt độ
· Tuổi thọ thiết kế là 30 năm
·Đăng kí
Tình trạng thực tế của đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS.Đối với đường dây trên không dưới 110kV,
Vỏ ngoài PE được áp dụng.Đối với đường dây có điện áp từ 110kV trở lên áp dụng vỏ ngoài AT.Thiết kế dành riêng cho số lượng aramid và mắc kẹt
quá trình có thể đáp ứng nhu cầu trên các nhịp khác nhau.
·Tiêu chuẩn
Cáp ADSS tuân thủ Tiêu chuẩn IEEE P 1222 cũng như IEC 60794-1.
Kết cấu và Thông số kỹ thuật
1.Áo khoác đơn ADSS
| số lượng sợi | kết cấu | sợi mỗi ống |
lỗ đường kính ống (MM) |
FRP/đường kính pad (mm) | Độ dày của áo khoác ngoài (mm) | Tham khảobên ngoài Đường kính (mm) |
Tham khảoTrọng lượng (kg/km) |
|
| Áo khoác PE | Áo khoác AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9,8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 80 | 90 |
| số 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 15.2 | 176 | 189 |
Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật,
xin vui lòng liên hệ với người bán hàng của chúng tôi.
2. Áo đôi ADSS
| số lượng sợi | kết cấu | sợi mỗi ống |
lỗ đường kính ống (MM) |
FRP/đường kính pad (mm) | Độ dày của áo khoác ngoài (mm) | Tham khảobên ngoài Đường kính (mm) |
Tham khảoTrọng lượng (kg/km) |
|
| Áo khoác PE | Áo khoác AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| số 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 16,5 | 212 | 228 |
Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật,
xin vui lòng liên hệ với người bán hàng của chúng tôi.
|
loại sợi |
suy giảm (+20℃) |
băng thông |
Bước sóng cắt cáp quang |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

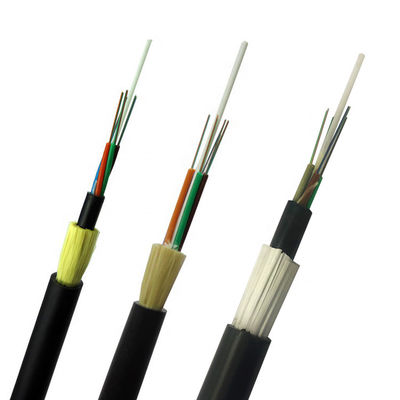

chi tiết hình ảnh hiển thị

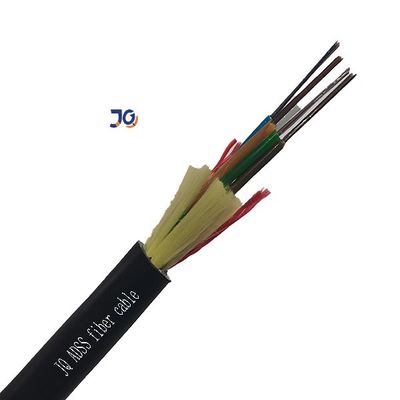

cáp quang ADSS áo khoác đơn
áo đôi cáp quang ADSS
đóng gói:
1. Bạn có phải là nhà máy trực tiếp không?
với tư cách là nhà sản xuất Cáp chuyên nghiệp, chuyên về Cáp quang, Cáp đột phá MPO, Dây cáp quang.
Sản phẩm của chúng tôi chủ yếu được xuất khẩu sang Châu Âu, Nam Mỹ và một số quốc gia và khu vực khác.
2. Sản phẩm chính của bạn là gì?
Cáp quang ngoài trời Cáp quang trong nhà Cáp thả FTTH ADSS
Dây vá bọc thép trong nhà cáp quang Dây vá quang Sc LC FC ST MTP MPO dây vá quang
3. Thời gian bảo hành chất lượng sản phẩm?
Bảo hành 20 năm cho cáp quang
4. Bạn có giấy chứng nhận cho nguyên liệu không?
Chúng tôi xây dựng mối quan hệ hợp tác lâu dài với các nhà cung cấp nguyên liệu ROHS đạt tiêu chuẩn ISO9001
