Cáp quang ADSS trên không 12 24 48 96 lõi G652D G657A

Số lượng đặt hàng tối thiểu : 1km chi tiết đóng gói : trống gỗ
Thời gian giao hàng : 3-5 ngày, nó phụ thuộc vào số lượng đặt hàng Điều khoản thanh toán : L / C, T / T, Western Union, Alipay
Khả năng cung cấp : 4500 mỗi tháng
Hàng hiệu: Jiqian Chứng nhận: ISO 9001
Số mô hình: ADSS-Vỏ bọc kép

Thông tin chi tiết

Nguồn gốc: QUẢNG CHÂU, TRUNG QUỐC Thương hiệu cáp: Jiqian
Số lượng dây dẫn: ≥ 10 Xác nhận: ISO 9001
nhà chế tạo: Đúng Ứng dụng: Trên không
vỏ bọc bên ngoài: PE Số lượng chất xơ: 2-288
Nhiệt độ bảo quản và sử dụng: -40 ℃ đến + 70 ℃.
Điểm nổi bật:

Cáp quang ADSS trên không

,

Cáp quang G657A ADSS

,

Cáp quang G652D ADSS

Mô tả sản phẩm

Cáp quang ADSS 12 24 48 96 lõi Cáp quang trên không G652D / G657A

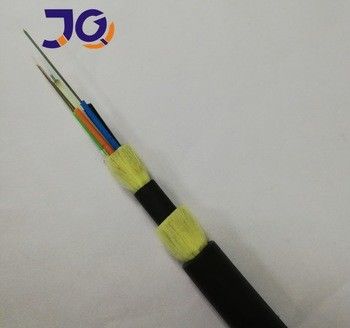

Cáp quang ADSS sử dụng cấu trúc dạng ống lỏng.Sợi quang 250µm được bọc trong một ống lỏng làm bằng vật liệu mô đun cao,

và ống lỏng chứa đầy hợp chất không thấm nước.Ống lỏng (và dây nhồi) được xoắn xung quanh lõi gia cường trung tâm phi kim loại (FRP) để tạo thành lõi cáp nhỏ gọn và các khoảng trống trong lõi cáp được lấp đầy bằng mỡ chặn nước.Lõi cáp được đùn thành vỏ bọc bên trong bằng polyetylen (PE), sau đó được bện để tăng cường sợi aramid, và cuối cùng nó được hoàn thiện bằng polyetylen (PE)

Cáp quang ADSS trên không 12 24 48 96 lõi G652D G657A 0





Thiết kế của cáp quang ADSS hoàn toàn xem xét tình hình thực tế của đường dây điện và phù hợp với các cấp độ đường dây tải điện cao thế khác nhau.Đối với đường dây 10kV và 35kV có thể sử dụng vỏ bọc bằng polyetylen (PE);đối với đường dây 110kV và 220kV, phải xác định điểm treo cáp bằng cách tính toán phân bố cường độ điện trường và phải sử dụng vỏ bọc ngoài theo dõi điện (AT).Đồng thời, lượng sợi aramid và quá trình tạo sợi hoàn hảo được thiết kế cẩn thận để đáp ứng các yêu cầu ứng dụng của các nhịp khác nhau.



Đặc trưng



• Có thể cài đặt mà không cần cắt nguồn

• Trọng lượng nhẹ và đường kính cáp nhỏ, giảm tác động của băng, gió và tải trọng lên tháp và giá đỡ

• Nhịp lớn, nhịp tối đa hơn 1000 mét

• Có đặc tính kéo và đặc tính nhiệt độ tuyệt vời

• Tuổi thọ 30 năm



Cấu trúc và Thông số kỹ thuật ADSS-SJ (50-150M)

Tham chiếuBên ngoài
Đường kính
(mm)
Tham chiếuCân nặng
(kg / km)

Rec.Tối đa hàng ngày
Căng thẳng làm việc

(kN)

Tối đa cho phép
Căng thẳng làm việc
(kN)

Phá vỡ

Sức mạnh

(kN)

Sức mạnh

Thành viên

CSA

(mm2)

Mô-đun của
Độ co giãn
CSA

(kN / mm2)

Nhiệt

Sự bành trướng

Hệ số

(x10- 6 / K)

Khoảng thời gian phù hợp
Mét
Áo khoác PE AT áo khoác A B C D
11 110 120 1,0 2,5 số 8 3.0 6.6 2.1 120 80 100 80
11,5 115 125 1,5 4 10 4,5 7.3 1,8 180 120 150 120
12 120 130 2,5 6 15 7,5 8,3 1,5 250 150 290 150



Cấu trúc và Thông số kỹ thuật ADSS-DJ (50-750M)

Tham chiếuBên ngoài
Đường kính
(mm)
Tham chiếuCân nặng
(kg / km)

Rec.Tối đa hàng ngày
Căng thẳng làm việc

(kN)

Tối đa cho phép
Căng thẳng làm việc
(kN)

Phá vỡ

Sức mạnh

(kN)

Sức mạnh

Thành viên

CSA

(mm2)

Mô-đun của
Độ co giãn
CSA

(kN / mm2)

Nhiệt

Sự bành trướng

Hệ số

(x10- 6 / K)

Khoảng thời gian phù hợp
Mét
Áo khoác PE AT áo khoác A B C D
12,5 125 136 1,5 4 10 4,6 7.6 1,8 160 100 140 100
13.0 132 142 2,25 6 15 7.6 8,3 1,5 230 150 200 150
13.3 137 148 3.0 số 8 20 10,35 9,45 1,3 300 200 290 200
13,6 145 156 3.6 10 24 13,8 10,8 1,2 370 250 350 250
13,8 147 159 4,5 12 30 14.3 11,8 1,0 420 280 400 280
14,5 164 177 5,4 15 36 18.4 13,6 0,9 480 320 460 320
14,9 171 185 6,75 18 45 22.0 16.4 0,6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0,3 670 460 650 460
15,5 190 204 9.0 26 60 32,2 19.1 0,1 750 530 750 510



Đặc tính quang học



Loại sợi

Sự suy giảm

(+ 20 ℃)

Băng thông

Khẩu độ số

Bước sóng cắt cáp quang

@ 850nm

@ 1300nm

@ 1310nm

@ 1550nm

@ 850nm

@ 1300nm

G.652 --- --- ≤0,36dB / km ≤0,22dB / km --- --- --- ≤1260nm
G.655 --- --- ≤0,40dB / km ≤0,23dB / km --- --- --- ≤1450nm
50 / 125µm ≤3,3dB / km ≤1,2dB / km --- --- ≥500MHz · km ≥500MHz · km 0,200 ± 0,015 NA ---
62,5 / 125µm ≤3,5dB / km ≤1,2dB / km --- --- ≥200MHz · km ≥500MHz · km 0,275 ± 0,015 NA ---



Ứng dụng: Chi phí tự hỗ trợ



Đóng gói:

Cáp quang ADSS trên không 12 24 48 96 lõi G652D G657A 1
