Chống nước Cáp quang OFC ADSS 48 lõi Span 500m
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
Số lượng đặt hàng tối thiểu : | 1km | chi tiết đóng gói : | trống gỗ |
---|---|---|---|
Thời gian giao hàng : | 5-8 NGÀY LÀM VIỆC | Điều khoản thanh toán : | L / C, T / T, Western Union |
Khả năng cung cấp : | 4500km mỗi tháng |
Nguồn gốc: | Quảng Châu | Hàng hiệu: | JQ/OEM |
---|---|---|---|
Chứng nhận: | ISO9001 ROHS CE-EMC FCC SDOC | Số mô hình: | ADSS-24B1 |
Thông tin chi tiết |
|||
Loại sợi: | YOFC hoặc Fiberhome theo yêu cầu | Số lượng sợi: | 4 -144 lõi |
---|---|---|---|
Màu sắc: | Đen, Tùy chỉnh | Chiều dài: | 2km hoặc chiều dài tùy chỉnh |
Chất liệu áo khoác: | PE hoặc AT | Tên: | Cáp quang ADSS |
Sức mạnh thành viên: | FRP thành viên sức mạnh trung tâm | Nhiệt độ hoạt động: | -40 ~ +60 C |
Khoảng cách: | 50/100/300/300/400m | Cài đặt: | tự hỗ trợ trên không |
Điểm nổi bật: | Cáp quang ADSS 100m,Cáp quang SDOC ADSS |
Mô tả sản phẩm
Cáp giao tiếp Cáp quang 24 lõi AT / PE ADSS

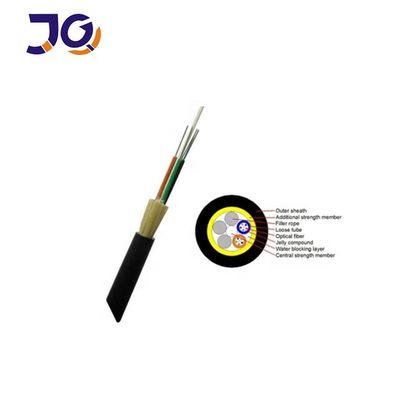

Tất cả các điện môi tự hỗ trợ Cáp quang 24 lõi ADSS với khoảng cách 100m
Mô tả Sản phẩm

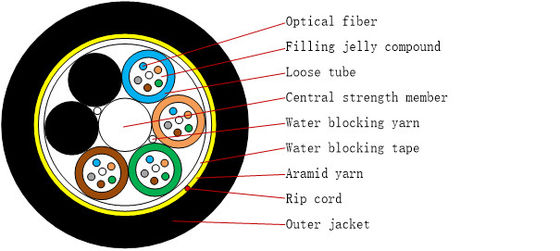

Cáp ADSS bị mắc kẹt trong ống lỏng.Các sợi, 250μm, được định vị thành một ống lỏng làm bằng chất dẻo có mô đun cao.Các ống được lấp đầy bằng một hợp chất làm đầy chịu nước.Các ống (và chất độn) được bện xung quanh FRP (Nhựa gia cường sợi) như một bộ phận cường độ trung tâm phi kim loại thành một lõi cáp nhỏ gọn và hình tròn.Sau khi lõi cáp được lấp đầy bằng hợp chất làm đầy.nó được bao phủ bởi lớp vỏ mỏng bên trong PE (polyetylen).Sau khi lớp sợi aramid bện được phủ lên lớp vỏ bên trong làm bộ phận tăng cường độ bền, cáp được hoàn thiện với lớp vỏ bên ngoài PE hoặc AT (chống theo dõi).
Đặc trưng
Khả năng chống nghiền và tính linh hoạt, Các biện pháp sau được thực hiện để đảm bảo cáp kín nước
Làm đầy 100% lõi cáp, Hợp chất làm đầy ống lỏng
Hiệu suất cơ học và nhiệt độ tốt
Ống rời có độ bền cao có khả năng chống thủy phân
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
Nhựa gia cố sợi đơn làm thành phần sức mạnh trung tâm
Ứng dụng
Thích hợp cho phương pháp Đặt trên không
Nhiệt độ lưu trữ / hoạt động: -40 ℃ ~ + 70 ℃
Đặc điểm quang học
Mặt hàng | Đơn vị | Sự chỉ rõ | |
G652D | |||
Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
1550nm | ừm | 10.4±0,5 | |
Đường kính ốp | ừm | 124,8±0,7 | |
Ốp không tuần hoàn | % | ≤0,7 | |
Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
Đường kính lớp phủ | ừm | 245±5 | |
Lớp phủ không tuần hoàn | % | ≤6.0 | |
Cladding-Coating Concentricity Error | ừm | ≤12 | |
Bước sóng cắt cáp | nm | acc≤1260 | |
Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
1550nm | dBkm | ≤0,22 |
Thông số kỹ thuật
Kéo dài: 100m |
dưới 110kv |
24 điểm |
cấu trúc tham số |
Thành phần sức mạnh trung tâm: FRP |
Đường kính: 1.5mm |
Ống lỏng (đầy thạch) |
Đường kính ngoài: 1,8mm |
|
Vỏ bọc bên trong PE |
Độ dày: 0,9mm |
|
vỏ bọc bên ngoài PE |
Độ dày: 1.8mm |
|
Kỹ thuật tham số |
đường kính ngoài của cáp |
10,0mm |
diện tích mặt cắt cáp |
95,03 mm2 |
|
Mô hình sợi |
G.652D |
|
Trọng lượng của cáp |
85kg / km |
|
Độ bền kéo định mức (RTS) |
10 kn |
|
Độ căng cho phép tối thiểu (MAT) |
4kn |
|
EDS |
3.2kn |
|
Mô đun của Young |
7,8 kn / mm2 |
|
Hệ số giãn nở nhiệt |
1.810-6 /° C |
|
Kháng nghiền |
Dài hạn: 1100 n / 100mm |
|
ngắn hạn: 2200 n / 100mm |
||
Bán kính uốn cong cho phép |
Dài hạn (khi chạy) 220 mm |
|
Ngắn hạn (khi đẻ) 360 mm |
Cáp quang ADSS 4-144 lõi
Chất xơ đếm |
Kết cấu |
Sợi mỗi ống |
Ống lỏng đường kính (mm) |
Đường kính CSM / đường kính pad (mm) |
Độ dày danh nghĩa của áo khoác bên ngoài (mm) |
Đường kính cáp (mm) |
Cáp Cân nặng (kg / km) |
4 | 1 + 6 | 4 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 81 |
6 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 81 |
số 8 | 1 + 6 | 4 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 82 |
12 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 82 |
24 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 83 |
36 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 84 |
48 | 1 + 6 | 12 | 2,2 ± 0,1 | 2,6 / 2,6 | 1,7 | 11,1 ± 0,5 | 93 |
72 | 1 + 6 | 12 | 2,2 ± 0,1 | 2,6 / 2,6 | 1,7 | 11,1 ± 0,5 | 95 |
96 | 1 + 8 | 12 | 2,2 ± 0,1 | 3.0 / 3.9 | 1,7 | 12,5 ± 0,5 | 122 |
144 | 1 + 12 | 12 | 2,2 ± 0,1 | 3,5 / 6,4 | 1,7 | 15,5 ± 0,5 | 185 |
Chi tiết gói hàng
Loại cáp | Trống | ||||
Chiều cao (mm) | Chiều rộng (mm) | Đường kính trong (mm) |
Chiều dài (km) |
Loại trống | |
QUẢNG CÁO-4 | 900 | 760 | 500 | 2 | Trống gỗ ván ép |
QUẢNG CÁO-6 | 900 | 760 | 500 | 2 | Trống gỗ ván ép |
ADSS-8 | 900 | 760 | 500 | 2 | Trống gỗ ván ép |
ADSS-12 | 900 | 760 | 500 | 2 | Trống gỗ ván ép |
ADSS-24 | 900 | 760 | 500 | 2 | Trống gỗ ván ép |
QUẢNG CÁO-36 | 900 | 760 | 500 | 2 | Trống gỗ ván ép |
ADSS-48 | 950 | 760 | 500 | 2 | Trống gỗ ván ép |
ADSS-72 | 950 | 760 | 500 | 2 | Trống gỗ ván ép |
ADSS-96 | 1000 | 760 | 500 | 2 | Trống gỗ ván ép |
ADSS-144 | 1200 | 760 | 500 | 2 | Trống gỗ ván ép |
