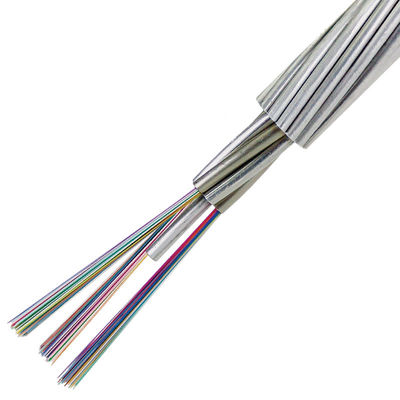

Cáp quang OPGW ống thép không gỉ bọc trung tâm AL

Số lượng đặt hàng tối thiểu : 1km chi tiết đóng gói : Cuộn ván ép / tùy chỉnh
Thời gian giao hàng : 5-8 NGÀY LÀM VIỆC Điều khoản thanh toán : L / C, T / T, Western Union
Khả năng cung cấp : 4500km mỗi tháng
Nguồn gốc: QUẢNG CHÂU, TRUNG QUỐC Hàng hiệu: JQ/OEM
Chứng nhận: ISO9001 ROHS CE-EMC FCC SDOC Số mô hình: OPGW

Thông tin chi tiết

Loại sợi: chế độ đơn / đa chế độ Áo khoác: Nhôm
Tên sản phẩm: Cáp quang ngoài trời Chiều dài: 2km hoặc chiều dài tùy chỉnh
Kết cấu: Ống lỏng Chất xơ: 4-288 điểm
Nhiệt độ hoạt động: -40 ~ +60 C Cài đặt: Trên không
Màu sợi: Xanh lam, Cam, Nâu, Thủy, Xám Mô hình: OPGW
Thiết kế: Ống thép không gỉ phủ AL trung tâm OPGW
Điểm nổi bật:

Ống thép không gỉ OPGW Cáp quang

,

Ống lỏng Cáp quang OPGW

,

Ống thép không gỉ Dây nối đất trên không

Mô tả sản phẩm

Sợi quang Composite trên dây nối đất OPGW-36B1-105 ITU-T G.652 Fibers



Dây nối đất trên không tổng hợp sợi quang (OPGW) là một dây nối đất trên không có chứa sợi quang.Nó có nhiều chức năng như dây nối đất trên không và giao tiếp quang học.Nó chủ yếu được sử dụng cho các đường dây thông tin 110KV, 220KV, 500KV, 750KV và hệ thống truyền tải điện cao thế mới.Nó cũng có thể được sử dụng để thay thế các đường dây nối đất hiện có của hệ thống truyền tải điện áp cao trên không cũ, thêm đường dây thông tin quang, truyền tải dòng điện thời gian ngắn và cung cấp khả năng chống sét.Các cấu trúc khác có thể được tùy chỉnh theo yêu cầu.



Đặc điểm quang học

Các đặc tính quang học, hình học, cơ học và môi trường của sợi quang ITU-T G.652 phải tuân theo bảng dưới đây:



Nét đặc trưng Giá trị chỉ định Các đơn vị
Đặc điểm quang học
Đường kính trường mode ở 1310nm 9,2 ± 0,4 µm
ở 1550nm 10,4 ± 0,5 mm
Hệ số suy giảm ở 1310nm ≤0,35 dB / km
ở 1550nm ≤0,22 dB / km
Suy hao không đồng nhất ≤0.05 dB
Bước sóng tán sắc bằng không (λ0) 1300 ~ 1324 nm
Độ dốc phân tán lớn nhất bằng không (S0max) ≤0.092 ps / (nm2 · km)
Hệ số phân tán chế độ phân cực (PMD) ≤0,2

Cáp quang OPGW ống thép không gỉ bọc trung tâm AL 0

Bước sóng cắt (λcc) ≤1260 nm
Hệ số phân tán 1288 ~ 1340nm ≤3,5 ps / (nm · km)
1550nm ≤18 ps / (nm · km)
Chỉ số khúc xạ nhóm hiệu quả (Neff) ở 1310nm 1.466 -
ở 1550nm 1.467 -
Đặc điểm hình học
Đường kính ốp 125,0 ± 1,0 µm
Ốp không tuần hoàn ≤1.0 %
Đường kính lớp phủ 245,0 ± 10,0 µm
Lỗi đồng tâm lớp phủ ≤12.0 µm
Lớp phủ không tuần hoàn ≤6.0 %
Lỗi đồng tâm lớp bọc lõi ≤0,8 µm
Đặc tính cơ học
Quăn ≥4 m
Chứng minh căng thẳng ≥0,69 GPa
Lực dải phủ Giá trị trung bình 1,0-5,0 N
Giá trị cao 1,3-8,9 N
Mất uốn vĩ mô Ф60mm, 100 vòng tròn, ở 1550nm ≤0.05 dB
Ф32mm, 1 vòng tròn, ở 1550nm ≤0.05 dB



Nhận dạng màu ống sợi và ống lỏng

Các ống sợi và ống rời riêng lẻ phải phù hợp với tiêu chuẩn TIA / EIA-598-A và mã màu như bên dưới.



Màu sắc sợi

Ống thép 1 (No.1-24 sợi)



Màu sắc sợi

KHÔNG. 1 2 3 4 5 6 7 số 8 9 10 11 12
Màu sắc Màu xanh da trời trái cam màu xanh lá nâu Màu xám trắng Đỏ Thiên nhiên Màu vàng màu tím Hồng Aqua



Một chất đánh dấu màu đen (bước 100mm)

KHÔNG. 13 14 15 16 17 18 19 20 21 22 23 24
Màu sắc Màu xanh da trời trái cam màu xanh lá nâu Màu xám trắng Đỏ Thiên nhiên Màu vàng màu tím Hồng Aqua



Ống thép 2 (số 25-36 sợi)

KHÔNG. 25 26 27 28 29 30 31 32 33 34 35 36
Màu sắc Màu xanh da trời trái cam màu xanh lá nâu Màu xám trắng Đỏ Thiên nhiên Màu vàng màu tím Hồng Aqua

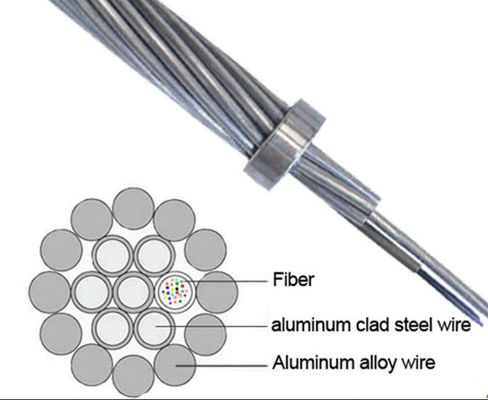

Mặt cắt ngang của OPGW



Cáp quang OPGW ống thép không gỉ bọc trung tâm AL 1

Cáp quang OPGW ống thép không gỉ bọc trung tâm AL 2



Nét đặc trưng

• Các ống thép không gỉ chứa đầy gel kỵ nước giúp bảo vệ và hỗ trợ các sợi quang học

• Hiệu suất kéo tốt

• Đường kính nhỏ, trọng lượng nhẹ, tải trọng bổ sung vào tháp thấp

• Chiều dài vượt quá sợi quang thích hợp của đơn vị quang học dễ dàng chế tạo

• Nhiệt độ vận chuyển / bảo quản: -40 ℃ đến + 65 ℃



Thông số của OPGW

Mặt hàng Thông số kỹ thuật
Mắc kẹt Lõi, lớp 1 lớp 2
Hướng mắc kẹt Lớp ngoài là Tay phải
Đường kính cáp (Danh nghĩa) 14,0mm
Trọng lượng cáp (Xấp xỉ) 688,3kg / km
Hỗ trợ mặt cắt Dây AS 104,7mm2
Độ bền kéo xếp hạng (RTS) 111,6kN
Mô đun đàn hồi (E-Modulus) 149,5N / mm2
Hệ số giãn dài nhiệt 13,4 × 10-6 / K
Căng thẳng làm việc tối đa (40% RTS) 44,64kN
Căng thẳng hàng ngày (EDS) (16 ~ 25% RTS) 17,86 ~ 27,9kN
Kháng DC ở 20 ℃ 0,667ohm / km
Dòng thời gian ngắn (1 giây, 20 ℃ ~ 200 ℃) 8,77kA
Công suất dòng thời gian ngắn (I2t) 77.0kA²s
Bán kính uốn tối thiểu Cài đặt 30 lần đường kính cáp
Hoạt động 15 lần đường kính cáp
Phạm vi nhiệt độ Cài đặt -20 ℃ ~ + 60 ℃
Bảo quản và vận chuyển -40 ℃ ~ + 70 ℃
Hoạt động -40 ℃ ~ + 70 ℃




  Sự suy giảm Băng thông Chế độ phân tán phân tán



@ 850nm



@ 1300nm



@ 1310nm



@ 1550nm



@ 850nm



@ 1300nm

Chất xơ riêng lẻ Giá trị liên kết thiết kế (M = 20, Q = 0,01%)
G652D - - ≤0,35dB / km ≤0,21dB / km - - ≤0,20 giây / km ≤0,1 giây / km
G655 - - - ≤0,22dB / km - - ≤0,20 giây / km ≤0,1 giây / km
50 / 125μm ≤3.0dB / km ≤1.0dB / km - - ≥600MHz.km ≥1200MHz.km - -
62,5 / 125μm ≤3,5dB / km ≤1.0dB / km - - ≥200MHz.km ≥600MHz.km - -





Đóng gói & Vận chuyển



• Trống cáp tiêu chuẩn

• Chiều dài cuộn tiêu chuẩn: 2 / 3km / cuộn, chiều dài khác cũng có sẵn

OPGW phải được quấn chặt chẽ và đồng đều trên một cuộn sắt gỗ chắc chắn phù hợp với ANSI / AA 53-1981 hoặc bằng.Các trục quay phải được làm trễ bằng các thanh sắt bằng gỗ chắc chắn để tránh cho OPGW bị hư hỏng trong các hoạt động vận chuyển, xếp dỡ, lưu trữ và xâu chuỗi thông thường.

Cáp quang OPGW ống thép không gỉ bọc trung tâm AL 3

Theo chiều dài của cáp, chúng tôi chọn loại cuộn dây khác nhau (D, d, b, w1, w2) để tải cáp.





Môi trường

Hoàn toàn tuân thủ hệ thống ISO14001, RoHS và OHSAS18001



Đề xuất cài đặt

Thủ tục cài đặt:

Chúng tôi khuyến nghị rằng IEEE Std 524-1992 và các quy trình khuyến nghị của công ty chúng tôi nên được sử dụng để cài đặt OPGW.





Câu hỏi thường gặp

1. bạn là công ty thương mại hoặc nhà sản xuất?
Chúng tôi là nhà sản xuất với 10 năm kinh nghiệm, chúng tôi chuyên nghiên cứu, phát triển và sản xuất
cho cáp quang, cáp thả và dây dẫn, vv.Nhà máy của chúng tôi là ở thành phố Quảng Châu, chào mừng bạn đến thăm chúng tôi!

2. về chất lượng?
Chúng tôi sẽ giao hàng trước khi kiểm tra từng sợi khi sản xuất xong.
Sau khi xác nhận giá, bạn có thể yêu cầu các mẫu miễn phí để kiểm tra chất lượng của chúng tôi.

3. bạn có thể chấp nhận đơn đặt hàng nhỏ?
Có, đơn đặt hàng nhỏ có sẵn.Chúng tôi hỗ trợ các dự án mới của khách hàng, vì chúng tôi biết rằng kinh doanh luôn từ những đơn hàng nhỏ.

4. thời gian giao hàng của bạn là gì?
Thông thường khoảng 3-7 ngày làm việc ngày, nó chủ yếu phụ thuộc vào số lượng đặt hàng.
Nhưng hãy yên tâm rằng chúng tôi sẽ sắp xếp hàng hóa của bạn càng sớm càng tốt sau khi thanh toán của bạn.

5. bạn có thể chấp nhận dịch vụ OEM?
Có, chúng tôi hoan nghênh dịch vụ OEM.Chúng tôi có thể in logo của bạn trên sản phẩm.Bất kỳ ý tưởng từ bạn có sẵn.
