Chống nước Cáp quang OFC ADSS 48 lõi Span 500m
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
Số lượng đặt hàng tối thiểu : | 1km | chi tiết đóng gói : | trống gỗ |
---|---|---|---|
Thời gian giao hàng : | 5-8 NGÀY LÀM VIỆC | Điều khoản thanh toán : | L / C, T / T, Western Union |
Khả năng cung cấp : | 4500km mỗi tháng |
Nguồn gốc: | Quảng Châu | Hàng hiệu: | JQ/OEM |
---|---|---|---|
Chứng nhận: | ISO9001 | Số mô hình: | ADSS-DJ |
Thông tin chi tiết |
|||
Loại sợi: | YOFC hoặc Fiberhome theo yêu cầu | Số lượng sợi: | Lõi 2-144 |
---|---|---|---|
Màu sắc: | Đen, Tùy chỉnh | Chiều dài: | 2km hoặc chiều dài tùy chỉnh |
Chất liệu áo khoác: | PE hoặc AT | Tên: | Cáp quang ADSS |
Sức mạnh thành viên: | FRP thành viên sức mạnh trung tâm | Nhiệt độ hoạt động: | -40 ~ +60 C |
Khoảng cách: | 50/100/300/300/400m | Cài đặt: | tự hỗ trợ trên không |
Điểm nổi bật: | Cáp trên không tự hỗ trợ OEM Span 100M,Áo khoác PE Cáp trên không tự hỗ trợ,cáp quang tự hỗ trợ Span 100M |
Mô tả sản phẩm
Cáp quang ADSS Span 100M với áo khoác PE Cáp trên không tự hỗ trợ

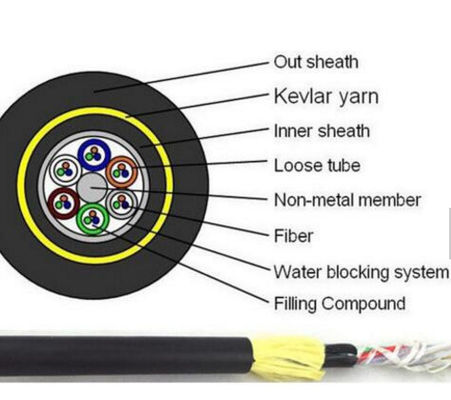

Cáp ADSS bị mắc kẹt trong ống lỏng.Các sợi, 250μm, được định vị thành một ống lỏng làm bằng nhựa có mô đun cao.Các ống được làm đầy bằng một hợp chất làm đầy chịu nước.Các ống (và chất độn) được mắc quanh một FRP(Nhựa gia cường sợi) như một bộ phận cường độ trung tâm phi kim loại thành một lõi cáp nhỏ gọn và hình tròn.Saulõi cáp được làm đầy với hợp chất làm đầy.nó được bao phủ bởi lớp vỏ mỏng bên trong PE (polyethylene).Sau khi mắc kẹt lớpsợi aramid được áp dụng trên vỏ bọc bên trong như bộ phận tăng cường, cáp được hoàn thiện bằng PE hoặc AT (chống theo dõi)
vỏ bọc bên ngoài.
Đặc trưng
Khả năng chống nghiền và tính linh hoạt, Các biện pháp sau đây được thực hiện để đảm bảo cáp kín nước
Làm đầy 100% lõi cáp, Hợp chất làm đầy ống lỏng
Hiệu suất cơ học và nhiệt độ tốt
Ống rời có độ bền cao có khả năng chống thủy phân
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
Nhựa gia cố sợi đơn làm thành viên sức mạnh trung tâm
Đặc điểm quang học
Mặt hàng | Đơn vị | Sự chỉ rõ | |
G652D | |||
Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
1550nm | ừm | 10.4±0,5 | |
Đường kính ốp | ừm | 124,8±0,7 | |
Ốp không tuần hoàn | % | ≤0,7 | |
Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
Đường kính lớp phủ | ừm | 245±5 | |
Lớp phủ không tuần hoàn | % | ≤6.0 | |
Cladding-Coating Concentricity Error | ừm | ≤12 | |
Bước sóng cắt cáp | nm | acc≤1260 | |
Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
1550nm | dBkm | ≤0,22 |
Thông số kỹ thuật
Cấu trúc và Thông số kỹ thuật ADSS-DJ (Khoảng cách 50-500m)
Ref.Outer Đường kính (mm) |
Ref.Weight kg / km) |
Rec.DailyMax. Đang làm việc Lực căng (kN) |
Max Được phép Đang làm việc Căng thẳng [kN) |
Phá vỡ Ssức mạnh (kN) |
Sức mạnh Thành viên CSA. (kN / mm2) |
Modulusof Độ co giãn CSA kNmm2) [ |
Nhiệt Sự bành trướng Hệ số (X10-6 / K) |
Phù hợp Mét ABICP |
||||
PE |
AT |
|
||||||||||
12,5 |
125 |
136 |
1,5 |
4 |
10 |
4,6 |
7.6 |
1,8 |
160 |
100 |
140 |
100 |
13.0 |
132 |
142 |
2,25 |
6 |
15 |
7.6 |
8,3 |
1,5 |
230 |
150 |
200 |
150 |
13.3 |
137 |
148 |
3.0 |
số 8 |
20 |
10,35 |
9,45 |
1,3 |
300 |
200 |
290 |
200 |
13,6 |
145 |
156 |
3.6 |
10 |
24 |
13,8 |
10,8 |
1,2 |
370 |
250 |
350 |
250 |
13,8 |
147 |
159 |
4,5 |
12 |
30 |
14.3 |
11,8 |
1,0 |
420 |
280 |
400 |
280 |
14,5 |
164 |
177 |
5,4 |
15 |
36 |
18.4 |
13,6 |
0,9 |
480 |
320 |
460 |
320 |
14,9 |
171 |
185 |
6,75 |
18 |
45 |
22.0 |
16.4 |
0,6 |
570 |
380 |
550 |
380 |
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0,3 |
670 |
460 |
650 |
460 |
15,5 |
190 |
204 |
9.0 |
26 |
| 60 |
32,2 |
19.1 |
0,1 |
750 |
530 |
750 |
510 |

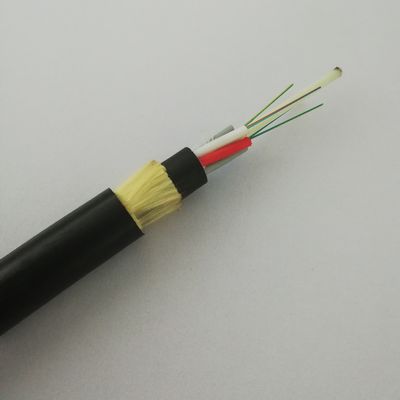

Hình ảnh sản phẩm
Ứng dụng
Thích hợp cho phương pháp Đặt trên không
Nhiệt độ lưu trữ / hoạt động: -40 ℃ ~ + 70 ℃
Chi tiết gói
